Condition:	New	Warranty:	1 Year
Applicable Industries:	Manufacturing Plant, Construction works	Weight (KG):	22000
Showroom Location:	None	Video outgoing-inspection:	Provided
Machinery Test Report:	Provided	Marketing Type:	Ordinary Product
Warranty of core components:	1 Year	Core Components:	PLC, Engine, Motor, Pump
UNIQUE SELLING POINT:	High operating efficiency	Product name:	Pipelayer
Application:	Pipeline construction machinery	After-sales Service Provided:	VIDEO SUPPORT

Condition:	New
Warranty:	1 Year
Applicable Industries:	Manufacturing Plant, Construction works
Weight (KG):	22000
Showroom Location:	None
Video outgoing-inspection:	Provided
Machinery Test Report:	Provided
Marketing Type:	Ordinary Product
Warranty of core components:	1 Year
Core Components:	PLC, Engine, Motor, Pump
UNIQUE SELLING POINT:	High operating efficiency
Product name:	Pipelayer
Application:	Pipeline construction machinery
After-sales Service Provided:	VIDEO SUPPORT

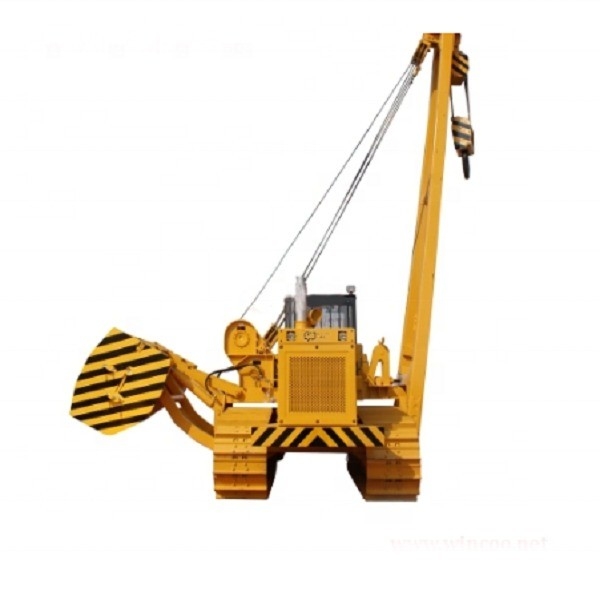

ভূগর্ভস্থ পাইপলাইন নির্মাণে পাইপ উত্তোলন ও স্থাপনের জন্য ২2000 কেজি পাইপলেয়ার

WINCOO ENGINEERING CO.,LTD

HGY পাইপলেয়ার প্রধানত পাইপলাইন নির্মাণে পাইপ উত্তোলন কার্যক্রমের জন্য ব্যবহৃত হয়, যেমন পাইপ পরিবহন, পাইপ স্থাপন, সমাবেশ এবং ট্রেঞ্চিং। পাইপলেয়ারের চ্যাসিস হল পরিপক্ক খননকারী চ্যাসিস প্রযুক্তির ভিত্তিতে তৈরি একটি বিশেষ হাইড্রোলিক চ্যাসিস। ভ্রমণ ব্যবস্থা হাইড্রোস্ট্যাটিক ট্রান্সমিশন মোড গ্রহণ করে, যা শুরু এবং বন্ধের উপর সামান্য প্রভাব ফেলে এবং স্থানে স্টিয়ারিং উপলব্ধি করতে পারে; উত্তোলন ব্যবস্থা সম্পূর্ণ জলবাহী সংক্রমণ গ্রহণ করে, স্থিতিশীল সংক্রমণ এবং ভাল মাইক্রো মোশন কর্মক্ষমতা সহ। ঐতিহ্যবাহী বুলডোজার চ্যাসিস পাইপলেয়ারের সাথে তুলনা করে, এটির সুস্পষ্ট প্রযুক্তিগত এবং অ্যাপ্লিকেশন সুবিধা রয়েছে।

HGY পাইপলেয়ার -20 ℃ ~ +50 ℃ এর কাজের পরিবেশ, 3000 মিটারের নিচে উচ্চতা, বাতাসে 5% এর কম বালি এবং ধুলোযুক্ত পরিবেশ এবং বৃষ্টি, তুষার এবং কুয়াশার মতো সব ধরণের আবহাওয়ার সাথে মানিয়ে নিতে পারে; একটি 30 ডিগ্রি ঢালে নিরাপদে এবং নির্ভরযোগ্যভাবে কাজ করতে সক্ষম।
HGY পাইপলেয়ারের যুক্তিসঙ্গত নকশা, কমপ্যাক্ট কাঠামো, সহজ প্রেরণ, স্থানান্তর এবং পরিবহন রয়েছে এবং এটি
রেলওয়ে পরিবহন এবং স্ব-ক্রলিং ফ্ল্যাট ট্রেলার পরিবহনের প্রয়োজনীয়তা পূরণ করতে পারে। নির্মাণ সাইট এবং সাধারণ রাস্তা অপারেশনের সাথে মানিয়ে নিন।

1, চ্যাসিস অ্যাসে
2, উত্তোলন অ্যাসে
3, ক্যাব অ্যাসে
4, ইঞ্জিন অ্যাসে
5, কাউন্টারওয়েট অ্যাসে
6, জলবাহী সিস্টেম অ্যাসে

পণ্যের পরামিতি

মডেল					HGY20	HGY40	HGY70	HGY90
সর্বোচ্চ উত্তোলন ক্ষমতা					25t	45.7t	70t	90t
রেটেড উত্তোলন ক্ষমতা					21.25t	38.25t	59.5t	76.5t
অপারেটিং ওজন(প্রায়)					22t	35t	49t	55t
প্রধান সরঞ্জামের জন্য শিপিং রূপরেখা মাত্রা(LWH)					4150×3050×3250 (মিমি)	4855×3384×3270 (মিমি)	5630×3400×3540 (মিমি)	5630×3436×3540 (মিমি)
প্রধান সরঞ্জামের জন্য শিপিং ওজন					21.5t	26t	37.5t	38.9t
গড় গ্রাউন্ড প্রেসার					76.4KPa	85.2KPa	87.3KPa	86.6KPa
ন্যূনতম গ্রাউন্ড ক্লিয়ারেন্স					480mm	490mm	550mm	550mm
সর্বোচ্চ গ্রেডেবিলিটি					25°	25°	25°	25°
প্রযোজ্য পরিবেশ					-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC
ইঞ্জিন	মডেল			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		রেটেড পাওয়ার			120KW	169KW	239KW	257KW1850rpm
		রেটেড ঘূর্ণন গতি			1850rpm	2000rpm	2000rpm	2000rpm
হাঁটা সিস্টেম	অপারেশন মোড			জয়স্টিক	জয়স্টিক	জয়স্টিক	জয়স্টিক
		তাত্ত্বিক গতি	এগিয়ে (শিফট2)	3.29/5.28 কিমি/ঘণ্টা	3.6/6.6 কিমি/ঘণ্টা	3.6/6.6 কিমি/ঘণ্টা	3.6/6.6 কিমি/ঘণ্টা
		তাত্ত্বিক গতি		পেছনে (শিফট2)	4.28/7.59 কিমি/ঘণ্টা	4.3/7.7 কিমি/ঘণ্টা	4.4/7.8 কিমি/ঘণ্টা	4.4/7.8 কিমি/ঘণ্টা
		মাটিতে ট্র্যাকের দৈর্ঘ্য			2635mm	3050mm	3620mm	3620mm
		ট্র্যাক প্রস্থ			560mm	660mm	760mm	760mm
		ট্র্যাক রোলারের সংখ্যা			7×2	7×2	9×2	9×2
ক্রেন সিস্টেম	ফর্ম রেঞ্জ			তারের দড়ি লুফিং ফর্ম	তারের দড়ি লুফিং ফর্ম	তারের দড়ি লুফিং ফর্ম	তারের দড়ি লুফিং ফর্ম
		অপারেটিং মোড			জলবাহী নিয়ন্ত্রণ হ্যান্ডেল	জলবাহী নিয়ন্ত্রণ হ্যান্ডেল	জলবাহী নিয়ন্ত্রণ হ্যান্ডেল	জলবাহী নিয়ন্ত্রণ হ্যান্ডেল
		ক্রেন লিঙ্ক	ক্রেন লিঙ্কের দৈর্ঘ্য	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		ক্রেন লিঙ্ক		সর্বোচ্চ উত্তোলন উচ্চতা	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		ক্রেন লিঙ্ক লুফিং কোণ			0~85°	0~86°	0~86°	0~86°
		হুক গতি(ছয় থেকে আট বার)			0~12.0m/min	0~6.2 m/min	0~7.0 m/min	0~7.0 m/min
		উত্তোলন সময়(চার থেকে পাঁচ বার)			25s	20s	32s	40s

পণ্যের বৈশিষ্ট্য

I. চ্যাসিস অ্যাসেম্বলি বৈশিষ্ট্য

1, জলবাহী খননকারী চ্যাসিস প্রযুক্তি গ্রহণ করুন, উচ্চ-শক্তির পাইপলেয়ার বিশেষ চ্যাসিস, নির্ভরযোগ্য মানের সাথে।

2, তিনটি পাঁজর বা ডবল পাঁজর ক্রলার, নয়টি গ্রুপের সমর্থনকারী চাকা এবং সর্বোচ্চ 30° আরোহণ কোণ।

3, প্রধান পাম্প, সুইং মোটর এবং ভ্রমণ মোটর পুরো গাড়ির জলবাহী সিস্টেমের নির্ভরযোগ্য অপারেশন নিশ্চিত করতে জার্মান রেক্সরথ ব্র্যান্ড গ্রহণ করে।

4, প্রধান ভালভ সম্পূর্ণ বৈদ্যুতিক নিয়ন্ত্রণ সমাধান গ্রহণ করে, যা মসৃণভাবে কাজ করতে পারে এবং সঠিক অপ্টিমাইজেশন উপলব্ধি করতে পারে।

5, উত্তোলনের সময় পুরো মেশিনের পর্যাপ্ত দৃঢ়তা রয়েছে তা নিশ্চিত করতে হাঁটা ফ্রেম এবং গাড়ির ফ্রেমের মধ্যে উচ্চ-শক্তির সংযোগ কাঠামো গ্রহণ করুন।

6, গেজ ডিজাইন বৃদ্ধি করে, পুরো মেশিনের স্থিতিশীলতা উন্নত করে, পাশের লোডিং অবস্থার জন্য আরও উপযুক্ত।

7, 9 সমর্থনকারী রোলার প্রতিটি পাশে বিতরণ করা হয়, বৃহৎ ভারবহন ক্ষমতা, উচ্চ তাপমাত্রা প্রতিরোধের এবং কঠোর কাজের অবস্থার সাথে অভিযোজনযোগ্যতা সহ।

II। ড্রাইভিং সিস্টেমের নিরাপদ এবং নির্ভরযোগ্য ব্রেকিং

1, স্টার্ট এবং স্টপে ছোট প্রভাব সহ হাইড্রোস্ট্যাটিক ট্রান্সমিশন মোড গ্রহণ করুন এবং স্থানে স্টিয়ারিং উপলব্ধি করতে পারে।
2, অপারেটর ড্রাইভিং লিভারটি ছেড়ে দিলে, ড্রাইভিং মোটরের ব্রেক স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় পার্কিং নিরাপত্তা নিশ্চিত করতে।
3, উচ্চ- এবং নিম্ন-গতির গিয়ার স্যুইচিংয়ের মাধ্যমে, উচ্চ-গতির চলাচল এবং নিম্ন-গতির ক্রিপ অর্জন করতে পারে।

III। উত্তোলন নিরাপত্তা নিশ্চিত করতে সম্পূর্ণ নিরাপত্তা ডিভাইস

1, ইলেক্ট্রো-হাইড্রোলিক বুম লিমিট ডিভাইস নির্ভরযোগ্যভাবে বুমের উত্তোলন সীমা অবস্থানকে সীমাবদ্ধ করতে পারে, বুম টানা এবং বাঁকানো দুর্ঘটনা প্রতিরোধ করতে।

2, হুকের অ্যান্টি-ওভারওয়াইন্ডিং ডিভাইস হুকটিকে সীমা অবস্থানের বাইরে উঠতে বাধা দেয়, হুক এবং স্টিলের তারের দড়ি ক্ষতিগ্রস্ত হওয়া থেকে বাধা দেয়।

3, নিরাপদ লোড ইন্ডিকেটর (টর্ক লিমিটার) নিশ্চিত করে যে সরঞ্জামগুলি সর্বদা রেট করা লোডের মধ্যে কাজ করে এবং কর্মী ও সরঞ্জামের নিরাপত্তা নিশ্চিত করে।

IV। ইঞ্জিন

1, কামিন্স ইঞ্জিন গ্রহণ করুন, অনন্য PT জ্বালানী সিস্টেম এবং টার্বোচার্জিং দিয়ে সজ্জিত।

2, কামিন্স ইঞ্জিনের অনেক সুস্পষ্ট সুবিধা রয়েছে, যেমন। হালকা ওজন, উচ্চ শক্তি, বৃহৎ টর্ক, কম জ্বালানী খরচ এবং সহজ রক্ষণাবেক্ষণ।

V। কেন্দ্রীয় সুইং সমর্থন প্রক্রিয়া

1, কেন্দ্রীয় সুইং সমর্থন প্রক্রিয়ার উচ্চ নির্ভরযোগ্যতা।

2, বিশেষ শক্তিশালী সুইং সমর্থন গ্রহণ করুন, যা বৃহত্তর টর্ক এবং লোড বহন করতে পারে।

VI। উত্তোলন সিস্টেম

1, উত্তোলন সিস্টেম স্থিতিশীল সংক্রমণ এবং ভাল মাইক্রো মোশন কর্মক্ষমতা সহ সম্পূর্ণ জলবাহী সংক্রমণ গ্রহণ করে।

2, লুফিং উইঞ্চ এবং উইন্ডিং উইঞ্চ কম গতির উচ্চ টর্ক মোটর দ্বারা চালিত হয়; উইঞ্চটি লুফিং এবং উইঞ্চের নির্ভরযোগ্য স্ব-লকিং নিশ্চিত করতে সাধারণত বন্ধ ব্রেক দিয়ে সজ্জিত।

3, লুফিং উইঞ্চ এবং উইন্ডিং উইঞ্চের মোটরের তেল ইনলেট আমেরিকার সান কোম্পানি দ্বারা উত্পাদিত উচ্চ-মানের ব্যালেন্স ভালভ দিয়ে সজ্জিত, যাতে রেট করা লোডের অধীনে কোনো বিনামূল্যে পতন না হয়।

4, ইস্পাত তারের দড়ি লুফিং গ্রহণ করুন এবং একাধিক রেট পুলি ব্লক ব্যবহারের মাধ্যমে শুরু এবং বন্ধের প্রভাব হ্রাস করা যেতে পারে, আরও ভাল মাইক্রো কন্ট্রোল সহ।

VII। সহজ এবং সুবিধাজনক অপারেশন

1, পুরো মেশিনটি সম্পূর্ণরূপে বৈদ্যুতিক নিয়ন্ত্রণ সমাধান গ্রহণ করে একাধিক কোণ থেকে উত্তোলন এবং ঘূর্ণন অপ্টিমাইজ করার জন্য, দ্রুত স্টার্ট-আপ প্রতিক্রিয়া, হালকা, নমনীয় এবং নির্ভরযোগ্য অপারেশন সহ।

2, উত্তোলন সিস্টেম একটি সর্বজনীন বৈদ্যুতিক নিয়ন্ত্রণ পাইলট হ্যান্ডেল, ইতালি এইচসি ব্র্যান্ডের মাধ্যমে বুম এক্সটেনশন এবং হুক উত্তোলন ক্রিয়া নিয়ন্ত্রণ করে।

3, প্ল্যাটফর্মের ঘূর্ণন একটি বৈদ্যুতিক পাইলট হ্যান্ডেল দ্বারা নিয়ন্ত্রিত হয়, নমনীয় এবং নির্ভরযোগ্য।

4, ইলেকট্রনিক পাইলট কন্ট্রোল এবং জলবাহী ট্রান্সমিশনের নিখুঁত সংমিশ্রণ, দ্রুত এবং মাইক্রো মোশনের দুটি নিয়ন্ত্রণ মোড সহ, উত্তোলন অপারেশনকে উচ্চতর মাইক্রো মোশন করে তোলে এবং ভাল অবস্থায় মাইক্রো মোশন নির্ভুলতা 2 মিমি।

VIII। শক্তিশালী অভিযোজন ক্ষমতা

-20 ℃ ~ +50 ℃, 3000 মিটারের নিচে উচ্চতা এবং উচ্চ ধুলোর পরিবেশে কাজ করতে সক্ষম।

IX। অপারেশন স্পেসের মানবিককরণ

1, প্রশস্ত স্থান এবং বিস্তৃত দৃষ্টি সহ অপারেশন ক্যাব; জলবাহী শক-শোষণ এবং স্থগিত আসন গ্রহণ করুন; আরও আরামদায়ক ড্রাইভিং।

2, জলবাহী সিস্টেম পাইলট কন্ট্রোল মোড গ্রহণ করে, স্থিতিশীল এবং নির্ভরযোগ্য।

3, এয়ার কন্ডিশনার (এয়ার কুলার) দিয়ে সজ্জিত

পণ্যের ছবি

উইনকো ইঞ্জিনিয়ারিং কোং, লিমিটেড (WINCOO) পাইপ তৈরি, ট্যাঙ্ক নির্মাণ, পাইপলাইন নির্মাণ, শিল্প উত্পাদন লাইন, পরিচ্ছন্ন শক্তি প্রকল্প এবং অন্যান্য শিল্প ক্ষেত্রে ক্লায়েন্ট, প্রস্তুতকারক, EPC/C কোম্পানিগুলির জন্য সবচেয়ে উপযুক্ত সমাধান/সরঞ্জাম আনতে নিযুক্ত আছে।

আমাদের পরিষেবা এবং শক্তি
প্রকল্পের বিডিং পর্যায়ে কম প্রজেক্ট এক্সিকিউশন সময়, কম ম্যান-আওয়ার খরচ এবং উচ্চতর দক্ষতা নির্মাণ/ফ্যাব্রিকশন পদ্ধতি এবং ভাল মানের সাথে ক্লায়েন্টদের পুরস্কৃত করতে সহায়তা করার জন্য আমাদের কার্যকরী সমাধান প্রদানের ক্ষমতা রয়েছে।

ক্লায়েন্টের সুবিধা/সাইটের স্থান উপলব্ধতার উপর ভিত্তি করে, আমরা প্রকল্পের সময়সূচী, গুণমান, খরচ এবং উত্পাদনশীলতার সাথে মিলে যাওয়া কনফিগারেশনগুলি অধ্যয়ন/ডিজাইন করতে এবং উপস্থাপন করতে সক্ষম যাতে উত্পাদন গতি প্রকল্পের প্রয়োজনীয়তা অনুসারে হয় তা নিশ্চিত করা যায়।

প্রকল্পের বাস্তবায়নে সহায়তা করার জন্য, আমরা সর্বদা প্রকল্পের উপকরণগুলিতে বিভিন্ন ভোগ্যপণ্য, সরঞ্জাম, সরঞ্জাম/মেশিন থেকে বিশেষ পণ্যদ্রব্য পর্যন্ত দ্রুত সরবরাহ দেওয়ার জন্য ফায়ারম্যান হিসাবে কাজ করতে প্রস্তুত। নমনীয়তার সাথে, আমরা প্রয়োজনীয় সরবরাহ সংস্থানগুলি সন্ধান করার জন্য চীনে একটি সংগ্রহ এজেন্ট হিসাবে পারফর্ম করতেও খুশি।
