শর্ত:	নতুন	গ্যারান্টি:	১ বছর
Applicable Industries:	Manufacturing Plant, Construction works	Weight (KG):	22000
শোরুমের অবস্থান:	কোনটিই	Video outgoing-inspection:	Provided
মেশিন পরীক্ষার রিপোর্ট:	প্রদান করা হয়েছে	বিপণনের ধরন:	সাধারণ পণ্য
Warranty of core components:	1 Year	মূল উপাদান:	পিএলসি, ইঞ্জিন, মোটর, পাম্প
অনন্য বিক্রয় বিন্দু:	উচ্চ অপারেটিং দক্ষতা	পণ্যের নাম:	পাইপলাইন উত্তোলন মেশিন
আবেদন:	পাইপলাইন নির্মাণ যন্ত্রপাতি	বিক্রয়োত্তর সেবা প্রদান:	ভিডিও সমর্থন

শর্ত:	নতুন
গ্যারান্টি:	১ বছর
Applicable Industries:	Manufacturing Plant, Construction works
Weight (KG):	22000
শোরুমের অবস্থান:	কোনটিই
Video outgoing-inspection:	Provided
মেশিন পরীক্ষার রিপোর্ট:	প্রদান করা হয়েছে
বিপণনের ধরন:	সাধারণ পণ্য
Warranty of core components:	1 Year
মূল উপাদান:	পিএলসি, ইঞ্জিন, মোটর, পাম্প
অনন্য বিক্রয় বিন্দু:	উচ্চ অপারেটিং দক্ষতা
পণ্যের নাম:	পাইপলাইন উত্তোলন মেশিন
আবেদন:	পাইপলাইন নির্মাণ যন্ত্রপাতি
বিক্রয়োত্তর সেবা প্রদান:	ভিডিও সমর্থন

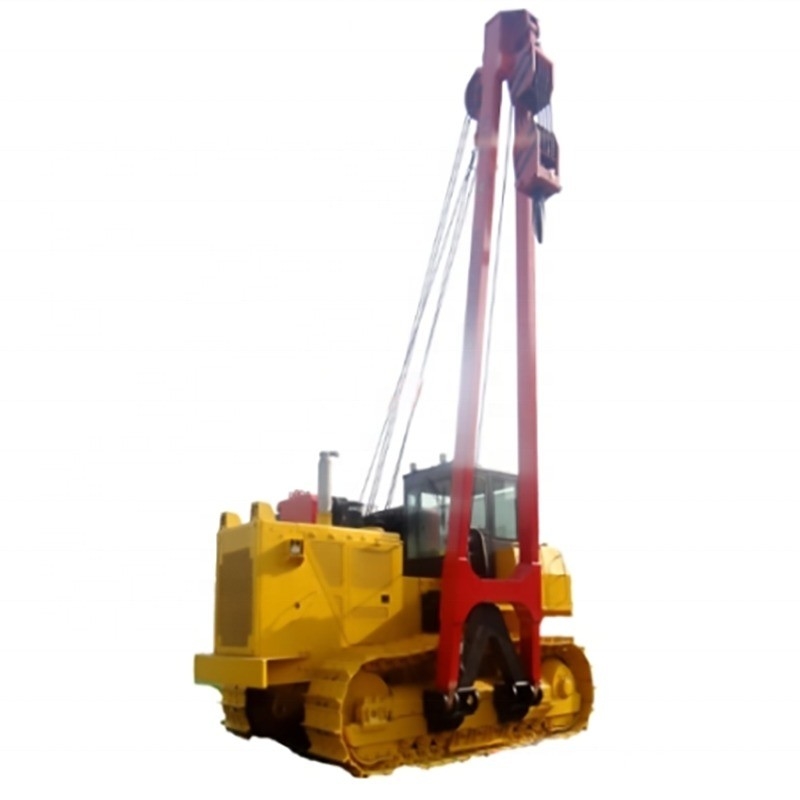

WINCOO90 টন হাইড্রোলিক ট্রান্সমিশন পাইপলাইনের সাথে পাইপলাইন নির্মাণ যন্ত্রপাতি

উইঙ্কু ইঞ্জিনিয়ারিং কো।

উইঙ্কু ইঞ্জিনিয়ারিং কোং লিমিটেড (উইঙ্কু) পাইপ নির্মাণ, ট্যাংক নির্মাণ, ইপিসি/সি কোম্পানিগুলির জন্য ক্লায়েন্ট, নির্মাতারা,পাইপলাইন নির্মাণ, শিল্প উৎপাদন লাইন, পরিষ্কার শক্তি প্রকল্প এবং অন্যান্য শিল্প ক্ষেত্র।

এইচজিওয়াই পাইপলেয়ার প্রধানত পাইপলাইন নির্মাণে পাইপ উত্তোলন অপারেশন যেমন পাইপ পরিবহন, পাইপ স্থাপন, সমাবেশ এবং ট্রেঞ্চিংয়ের জন্য ব্যবহৃত হয়।পাইপলেয়ার চ্যাসি একটি বিশেষ জলবাহী চ্যাসি যা পরিপক্ক খননকারীর চ্যাসি প্রযুক্তির ভিত্তিতে তৈরি করা হয়েছে. ট্রাভেলিং সিস্টেম হাইড্রোস্ট্যাটিক ট্রান্সমিশন মোড গ্রহণ করে, শুরু এবং স্টপ উপর সামান্য প্রভাব সঙ্গে, এবং in-situ স্টিয়ারিং উপলব্ধি করতে পারেন; উত্তোলন সিস্টেম সম্পূর্ণ জলবাহী ট্রান্সমিশন গ্রহণ,স্থিতিশীল ট্রান্সমিশন এবং ভাল মাইক্রো মোশন পারফরম্যান্সঐতিহ্যগত বুলডোজার চ্যাসি পাইপলেয়ারের তুলনায়, এটির স্পষ্ট প্রযুক্তিগত এবং অ্যাপ্লিকেশন সুবিধা রয়েছে।

এইচজিওয়াই পাইপলাইয়ার -২০ ডিগ্রি সেলসিয়াস ~ +৫০ ডিগ্রি সেলসিয়াস, ৩০০০ মিটারের নিচে উচ্চতা, বায়ুতে ৫% এরও কম বালি এবং ধুলো এবং বৃষ্টিপাতের মতো সব ধরণের আবহাওয়ার সাথে মানিয়ে নিতে পারে,তুষার এবং কুয়াশা; ৩০ ডিগ্রি র্যাম্পে নিরাপদে এবং নির্ভরযোগ্যভাবে কাজ করতে সক্ষম।
এইচজিওয়াই পাইপলেয়ারের যুক্তিসঙ্গত নকশা, কম্প্যাক্ট কাঠামো, সহজ প্রেরণ, স্থানান্তর এবং পরিবহন রয়েছে এবং এটি প্রয়োজনীয়তা পূরণ করতে পারে
রেল পরিবহন এবং স্ব-ক্রলিং ফ্ল্যাট ট্রেলার পরিবহনের প্রয়োজনীয়তা। নির্মাণ সাইট এবং সাধারণ রাস্তা অপারেশন অনুসারে।

1, চ্যাসি আসল
2, লিফটিং বিট
3, ট্যাক্সি গাধা
4, ইঞ্জিন আসল
5, কন্ট্রা-ওয়েট আসল
6হাইড্রোলিক সিস্টেম

পণ্যের পরামিতি

মডেল					HGY20	HGY40	HGY70	HGY90
সর্বোচ্চ উত্তোলন ক্ষমতা					২৫ টন	45.7t	৭০ টন	৯০ টন
নামমাত্র উত্তোলন ক্ষমতা					21.২৫ টন	38.২৫ টন	59.5t	76.5t
অপারেটিং ওজন (প্রায়)					২২ টন	৩৫ টন	৪৯ টন	৫৫ টন
প্রধান সরঞ্জামের জন্য শিপিং রূপরেখা মাত্রা ((LWH)					4150×3050×3250 (মিমি)	4855×3384×3270 (মিমি)	5630×3400×3540 (মিমি)	5630×3436×3540 (মিমি)
প্রধান সরঞ্জামের জন্য শিপিং ওজন					21.5t	২৬ টন	37.5t	38.9t
মাটির গড় চাপ					76.4 কেপিএ	85.২ কেপিএ	87.৩ কেপিএ	86.6 কেপিএ
ন্যূনতম গ্রাউন্ড ক্লিয়ারান্স					৪৮০ মিমি	৪৯০ মিমি	৫৫০ মিমি	৫৫০ মিমি
সর্বোচ্চ গ্রেডেবিলিটি					২৫°	২৫°	২৫°	২৫°
প্রযোজ্য পরিবেশ					-৫০ ডিগ্রি সেলসিয়াস ~ +৬৫ ডিগ্রি সেলসিয়াস	-৫০ ডিগ্রি সেলসিয়াস ~ +৬৫ ডিগ্রি সেলসিয়াস	-৫০ ডিগ্রি সেলসিয়াস ~ +৬৫ ডিগ্রি সেলসিয়াস	-৫০ ডিগ্রি সেলসিয়াস ~ +৬৫ ডিগ্রি সেলসিয়াস
ইঞ্জিন	মডেল			শ্যাংখাই এসভি১১সিবি	কামিন্স NT855-C280	কামিন্স NT855-C280	কামিন্স NT855-C280
		নামমাত্র শক্তি			১২০ কিলোওয়াট	১৬৯ কিলোওয়াট	২৩৯ কিলোওয়াট	257KW1850rpm
		নামমাত্র ঘূর্ণন গতি			১৮৫০ টারপিএম	২০০০ টারপিম	২০০০ টারপিম	২০০০ টারপিম
হাঁটা সিস্টেম	অপারেশন মোড			জয়েস্টিক	জয়েস্টিক	জয়েস্টিক	জয়েস্টিক
		তাত্ত্বিক গতি	সামনের দিকে (সার্ভিস ২)	3.29/5.28 কিলোমিটার/ঘন্টা	3.6/6.6 কিমি/ঘন্টা	3.6/6.6 কিমি/ঘন্টা	3.6/6.6 কিমি/ঘন্টা
		তাত্ত্বিক গতি		পিছনে (সার্ভিস ২)	4.28/7.59 কিলোমিটার/ঘন্টা	4.3/7.7 কিমি/ঘন্টা	4.4/7.8 কিলোমিটার/ঘন্টা	4.4/7.8 কিলোমিটার/ঘন্টা
		মাটিতে ট্র্যাকের দৈর্ঘ্য			২৬৩৫ মিমি	৩০৫০ মিমি	৩৬২০ মিমি	৩৬২০ মিমি
		ট্র্যাকের প্রস্থ			৫৬০ মিমি	৬৬০ মিমি	৭৬০ মিমি	৭৬০ মিমি
		রেল রোলার সংখ্যা			৭x২	৭x২	৯x২	৯x২
ক্রেন সিস্টেম	পরিসীমা ফর্ম			তারের দড়ি luffing ফর্ম	তারের দড়ি luffing ফর্ম	তারের দড়ি luffing ফর্ম	তারের দড়ি luffing ফর্ম
		অপারেটিং মোড			হাইড্রোলিক কন্ট্রোল হ্যান্ডেল	হাইড্রোলিক কন্ট্রোল হ্যান্ডেল	হাইড্রোলিক কন্ট্রোল হ্যান্ডেল	হাইড্রোলিক কন্ট্রোল হ্যান্ডেল
		ক্রেন লিঙ্ক	ক্রেন লিঙ্কের দৈর্ঘ্য	৬০০০ মিমি	৭৫০০/৮৫০০ মিমি	৭৬০০/৮৬০০ মিমি	৮৬০০/৯৬০০ মিমি
		ক্রেন লিঙ্ক		সর্বোচ্চ উত্তোলনের উচ্চতা	৪৯০৯ মিমি	6100/7050 মিমি	6100/7050 মিমি	7050/9600 মিমি
		ক্রেন লিঙ্ক luffing কোণ			০-৮৫°	০-৮৬°	০-৮৬°	০-৮৬°
		হুকের গতি (ছয় থেকে আট গুণ)			0~12.0 মি/মিনিট	০-৬.২ মি/মিনিট	0 ~ 7.0 মি/মিনিট	0 ~ 7.0 মি/মিনিট
		উত্তোলনের সময় ((চার থেকে পাঁচবার)			পঁচিশ	২০ এর দশক	৩২	৪০ এর দশক

পণ্যের বৈশিষ্ট্য

I. চ্যাসির সমন্বয় বৈশিষ্ট্য

1, হাইড্রোলিক খননকারীর চ্যাসি প্রযুক্তি গ্রহণ করুন, উচ্চ-শক্তি পাইপলেয়ার বিশেষ চ্যাসি, নির্ভরযোগ্য মানের সাথে।

2, তিনটি রিবার বা ডাবল রিবার ক্রলার, সমর্থনকারী চাকার নয়টি গ্রুপ, এবং সর্বোচ্চ 30 ° আরোহণের কোণ।

3, প্রধান পাম্প, ঘূর্ণন মোটর এবং ভ্রমণ মোটর পুরো গাড়ির জলবাহী সিস্টেমের নির্ভরযোগ্য অপারেশন নিশ্চিত করতে জার্মান Rexroth ব্র্যান্ড গ্রহণ।

4, প্রধান ভালভ সম্পূর্ণ বৈদ্যুতিক নিয়ন্ত্রণ সমাধান গ্রহণ করে, যা মসৃণভাবে কাজ করতে পারে এবং সঠিক অপ্টিমাইজেশান উপলব্ধি করতে পারে।

5, হাঁটার ফ্রেম এবং গাড়ির ফ্রেমের মধ্যে উচ্চ-শক্তি সংযোগ কাঠামো গ্রহণ করুন যাতে পুরো মেশিনটি উত্তোলনের সময় পর্যাপ্ত কঠোরতা অর্জন করে।

6, বর্ধিত গেজ ডিজাইনের সাথে, পুরো মেশিনের স্থিতিশীলতা উন্নত করে, পাশের লোডিং অবস্থার জন্য আরও উপযুক্ত।

7, 9 সমর্থনকারী রোলারগুলি প্রতিটি পাশে বিতরণ করা হয়, যার বহন ক্ষমতা বড়, উচ্চ তাপমাত্রা প্রতিরোধের এবং কঠোর কাজের অবস্থার সাথে অভিযোজিত।

II.ড্রাইভিং সিস্টেমের নিরাপদ এবং নির্ভরযোগ্য ব্রেকিং

1, হাইড্রোস্ট্যাটিক ট্রান্সমিশন মোড গ্রহণ করুন, স্টার্ট এবং স্টপ এ ছোট প্রভাব সহ, এবং ইন-সাইট স্টিয়ারিং উপলব্ধি করতে পারে।
2যখন অপারেটর ড্রাইভিং লিভার ছেড়ে দেয়, ড্রাইভিং মোটরের ব্রেকটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় পার্কিং নিরাপত্তা নিশ্চিত করার জন্য।
3, উচ্চ-গতির এবং নিম্ন-গতির গিয়ার স্যুইচিংয়ের মাধ্যমে, উচ্চ-গতির চলাচল এবং নিম্ন-গতির ক্রপ অর্জন করতে পারে।

III.উত্তোলনের নিরাপত্তা নিশ্চিত করার জন্য সম্পূর্ণ নিরাপত্তা ডিভাইস

1, ইলেক্ট্রো-হাইড্রোলিক বুম সীমা ডিভাইস নির্ভরযোগ্যভাবে বুমের উত্তোলন সীমা অবস্থান সীমাবদ্ধ করতে পারে, বুম টান এবং বাঁক দুর্ঘটনা প্রতিরোধ করতে।

2, হুকের অ্যান্টি-ওভারউইন্ডিং ডিভাইস হুক এবং স্টিলের তারের দড়ি ক্ষতিগ্রস্ত হতে বাধা দেওয়ার জন্য হুককে সীমা অবস্থান ছাড়িয়ে উঠতে বাধা দেয়।

3, নিরাপদ লোড সূচক (টর্ক সীমাবদ্ধকারী) নিশ্চিত করে যে সরঞ্জাম সর্বদা নামমাত্র লোডের মধ্যে কাজ করে এবং কর্মী এবং সরঞ্জামগুলির নিরাপত্তা নিশ্চিত করে।

IV.ইঞ্জিন

1, কমিন্স ইঞ্জিন গ্রহণ করুন, অনন্য পিটি জ্বালানী সিস্টেম এবং টার্বোচার্জিং দিয়ে সজ্জিত।

2, কমিন্স ইঞ্জিন অনেক সুস্পষ্ট সুবিধা সহ,যেমন হালকা ওজন, উচ্চ ক্ষমতা, বড় টর্ক, কম জ্বালানী খরচ এবং সহজ রক্ষণাবেক্ষণ।

ভি.কেন্দ্রীয় স্টিভিং সমর্থন প্রক্রিয়া

1, কেন্দ্রীয় স্পিনিং সমর্থন প্রক্রিয়া উচ্চ নির্ভরযোগ্যতা।

2, বিশেষ শক্তিশালী স্পিনিং সমর্থন গ্রহণ করুন, যা বৃহত্তর টর্ক এবং লোড বহন করতে পারে।

VI.উত্তোলন ব্যবস্থা

1, উত্তোলন সিস্টেমটি সম্পূর্ণ হাইড্রোলিক ট্রান্সমিশন গ্রহণ করে, স্থিতিশীল ট্রান্সমিশন এবং ভাল মাইক্রো মোশন পারফরম্যান্স সহ।

2, লফিং লিঞ্চ এবং উইন্ডিং লিঞ্চ নিম্ন গতির উচ্চ টর্ক মোটর দ্বারা চালিত হয়; লফিং এবং লিঞ্চের নির্ভরযোগ্য স্ব-লকিং নিশ্চিত করার জন্য লিঞ্চটি স্বাভাবিকভাবে বন্ধ ব্রেক দিয়ে সজ্জিত।

3, লফিং লিঞ্চ এবং উইন্ডিং লিঞ্চের মোটর তেলের ইনলেটটি আমেরিকা সান কোম্পানির দ্বারা উত্পাদিত উচ্চ মানের ভারসাম্য ভালভ দিয়ে সজ্জিত যাতে নামমাত্র লোডের অধীনে কোনও মুক্ত পতন না হয়।

4, স্টিলের তারের দড়ি লফিং গ্রহণ করুন এবং আরও ভাল মাইক্রো কন্ট্রোল সহ একাধিক রেট পলি ব্লকের ব্যবহারের মাধ্যমে শুরু এবং স্টপিং প্রভাব হ্রাস করা যেতে পারে।

সপ্তমসহজ এবং সুবিধাজনক অপারেশন

1, পুরো মেশিনটি দ্রুত স্টার্ট-আপ প্রতিক্রিয়া, হালকা, নমনীয় এবং নির্ভরযোগ্য অপারেশন সহ একাধিক কোণ থেকে উত্তোলন এবং ঘূর্ণন অপ্টিমাইজ করার জন্য সম্পূর্ণ বৈদ্যুতিক নিয়ন্ত্রণ সমাধান গ্রহণ করে।

2, উত্তোলন সিস্টেম একটি সার্বজনীন বৈদ্যুতিক নিয়ন্ত্রণ পাইলট হ্যান্ডেল, ইতালি এইচসি ব্র্যান্ডের মাধ্যমে বুম এক্সটেনশন এবং হুক উত্তোলন কর্ম নিয়ন্ত্রণ করে।

3, প্ল্যাটফর্মের ঘূর্ণন একটি বৈদ্যুতিক পাইলট হ্যান্ডেল দ্বারা নিয়ন্ত্রিত হয়, নমনীয় এবং নির্ভরযোগ্য।

4, ইলেকট্রনিক পাইলট কন্ট্রোল এবং হাইড্রোলিক ট্রান্সমিশন এর নিখুঁত সমন্বয়, দ্রুত এবং মাইক্রো গতির দুটি নিয়ন্ত্রণ মোডের সাথে উত্তোলন অপারেশনকে উচ্চতর মাইক্রো গতিতে করে তোলে,এবং মাইক্রো গতি সঠিকতা ভাল অবস্থায় 2mm হয়.

অষ্টমশক্তিশালী অভিযোজন ক্ষমতা

- ২০ ডিগ্রি সেলসিয়াস ~ +৫০ ডিগ্রি সেলসিয়াস, ৩০০০ মিটারের নিচে উচ্চতা এবং উচ্চ ধূলিকণার পরিবেশে কাজ করতে সক্ষম।

নবম।অপারেশন স্পেসের মানবিকীকরণ

1, অপারেটিং ক্যাবিন প্রশস্ত স্থান এবং বিস্তৃত দৃষ্টিভঙ্গি; হাইড্রোলিক শক শোষণ এবং ঝুলন্ত আসন গ্রহণ; আরো আরামদায়ক ড্রাইভিং।

2, হাইড্রোলিক সিস্টেম পাইলট কন্ট্রোল মোড গ্রহণ করে, স্থিতিশীল এবং নির্ভরযোগ্য।

3, এয়ার কন্ডিশনার দিয়ে সজ্জিত (এয়ার কুলার)

পণ্যের ছবি
