শর্ত:	নতুন	Warranty:	1 Year
প্রযোজ্য শিল্প:	ম্যানুফ্যাকচারিং প্ল্যান্ট, নির্মাণ কাজ	ওজন (কেজি):	22000
Showroom Location:	None	ভিডিও-আউটগোয়িং-ইনসপেকশন:	প্রদান করা হয়েছে
Machinery Test Report:	Provided	Marketing Type:	Ordinary Product
মূল উপাদানগুলির গ্যারান্টি:	১ বছর	মূল উপাদান:	পিএলসি, ইঞ্জিন, মোটর, পাম্প
অনন্য বিক্রয় বিন্দু:	উচ্চ অপারেটিং দক্ষতা	পণ্যের নাম:	পাইপলাইন উত্তোলন মেশিন
আবেদন:	পাইপলাইন নির্মাণ যন্ত্রপাতি	After-sales Service Provided:	VIDEO SUPPORT

শর্ত:	নতুন
Warranty:	1 Year
প্রযোজ্য শিল্প:	ম্যানুফ্যাকচারিং প্ল্যান্ট, নির্মাণ কাজ
ওজন (কেজি):	22000
Showroom Location:	None
ভিডিও-আউটগোয়িং-ইনসপেকশন:	প্রদান করা হয়েছে
Machinery Test Report:	Provided
Marketing Type:	Ordinary Product
মূল উপাদানগুলির গ্যারান্টি:	১ বছর
মূল উপাদান:	পিএলসি, ইঞ্জিন, মোটর, পাম্প
অনন্য বিক্রয় বিন্দু:	উচ্চ অপারেটিং দক্ষতা
পণ্যের নাম:	পাইপলাইন উত্তোলন মেশিন
আবেদন:	পাইপলাইন নির্মাণ যন্ত্রপাতি
After-sales Service Provided:	VIDEO SUPPORT

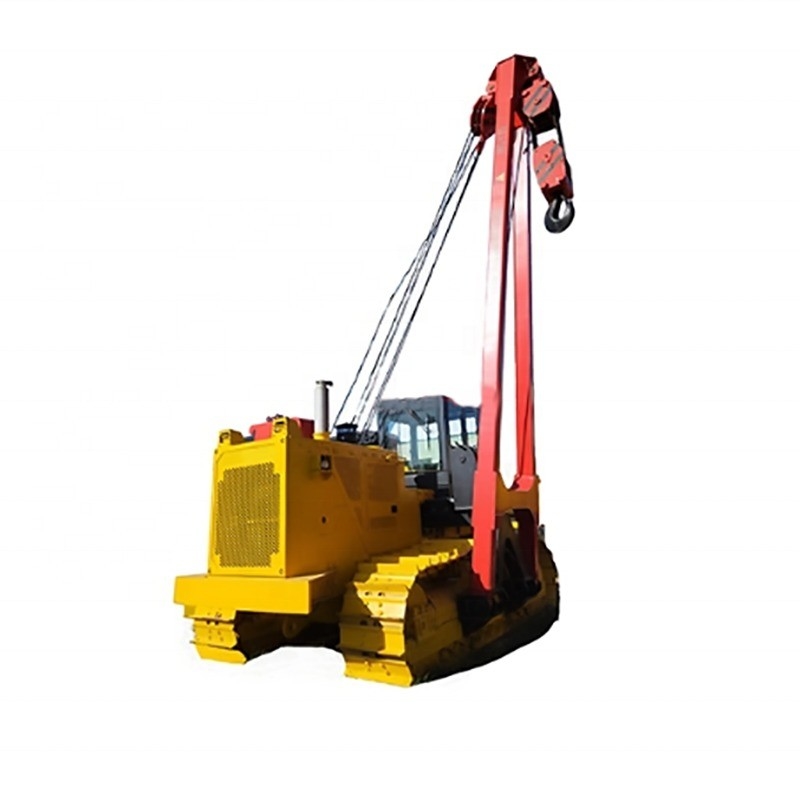

৭০ টন ধারণক্ষমতা সহ ভারী নির্মাণ প্রকল্পের জন্য সাইড বুম লিফটিং পাইপলাইনার

উইঙ্কু ইঞ্জিনিয়ারিং কো।, লিমিটেড

এইচজিওয়াই পাইপলেয়ার মূলত পাইপলাইন নির্মাণে পাইপ হোস্টিং অপারেশনের জন্য ব্যবহৃত হয়, যেমন পাইপ পরিবহন, পাইপ পাড়া, সমাবেশ এবং ট্রেঞ্চিংয়ের জন্য। পাইপলেয়ার চ্যাসিস পরিপক্ক খননকারী চ্যাসিস প্রযুক্তির ভিত্তিতে বিকাশের জন্য একটি বিশেষ জলবাহী চ্যাসিস। ট্র্যাভেলিং সিস্টেমটি হাইড্রোস্ট্যাটিক ট্রান্সমিশন মোড গ্রহণ করে, শুরু এবং স্টপের উপর ছোট প্রভাব সহ এবং ইন-সিটু স্টিয়ারিং উপলব্ধি করতে পারে; উত্তোলন সিস্টেমটি স্থিতিশীল সংক্রমণ এবং ভাল মাইক্রো মোশন পারফরম্যান্স সহ পূর্ণ জলবাহী সংক্রমণ গ্রহণ করে। Traditional তিহ্যবাহী বুলডোজার চ্যাসিস পাইপলেয়ারের সাথে তুলনা করে এটির স্পষ্ট প্রযুক্তিগত এবং প্রয়োগের সুবিধা রয়েছে।

এইচজিওয়াই পাইপলেয়ার কাজের পরিবেশের সাথে খাপ খাইয়ে নিতে পারে - 20 ℃ ~ + 50 ℃, 3000 মিটারের নীচে উচ্চতা, বাতাসে 5% এরও কম বালি এবং ধুলো সহ পরিবেশ এবং সমস্ত ধরণের আবহাওয়া যেমন বৃষ্টি, তুষার এবং কুয়াশা; 30 ° র‌্যাম্পে নিরাপদে এবং নির্ভরযোগ্যভাবে পরিচালনা করতে সক্ষম হন।
এইচজিওয়াই পাইপলেয়ারের যুক্তিসঙ্গত নকশা, কমপ্যাক্ট কাঠামো, সহজ প্রেরণ, স্থানান্তর এবং পরিবহন রয়েছে এবং এটি পূরণ করতে পারে
রেলপথ পরিবহন এবং স্ব-ক্রলিং ফ্ল্যাট ট্রেলার পরিবহনের প্রয়োজনীয়তা। নির্মাণ সাইট এবং জেনারেল রোড অপারেশনে মানিয়ে নিন।

1, চ্যাসিস গাধা
2, গাধা উত্তোলন
3, ক্যাব গাধা
4, ইঞ্জিন গাধা
5, কাউন্টারওয়েট গাধা
6, জলবাহী সিস্টেম গাধা

পণ্য পরামিতি

মডেল					এইচজি 20	এইচজি 40	এইচজি 70	এইচজি 90
সর্বোচ্চ। লিফটিং ক্ষমতা					25 টি	45.7 টি	70 টি	90 টি
রেটেড উত্তোলন ক্ষমতা					21.25T	38.25T	59.5T	76.5T
অপারেটিং ওজন (প্রায়)					22 টি	35 টি	49 টি	55 টি
প্রধান সরঞ্জামগুলির জন্য শিপিং আউটলাইন মাত্রা (lডাব্লুএইচ)					4150 × 3050 × 3250 (মিমি)	4855 × 3384 × 3270 (মিমি)	5630 × 3400 × 3540 (মিমি)	5630 × 3436 × 3540 (মিমি)
প্রধান সরঞ্জামের জন্য শিপিং ওজন					21.5t	26 টি	37.5 টি	38.9t
গড় স্থল চাপ					76.4KPA	85.2 কেপিএ	87.3 কেপিএ	86.6 কেপিএ
Min.ground ছাড়পত্র					480 মিমি	490 মিমি	550 মিমি	550 মিমি
সর্বোচ্চ					25 °	25 °	25 °	25 °
প্রযোজ্য পরিবেশ					-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC
ইঞ্জিন	মডেল			শ্যাংচাই এসভি 11 সিবি	কামিন্স এনটি 855-সি 280	কামিন্স এনটি 855-সি 280	কামিন্স এনটি 855-সি 280
		রেটেড পাওয়ার			120 কেডব্লিউ	169 কেডব্লিউ	239 কেডব্লিউ	257KW1850RPM
		রেটেড রোটারি গতি			1850rpm	2000rpm	2000rpm	2000rpm
হাঁটার ব্যবস্থা	অপারেশন মোড			জয়স্টিক	জয়স্টিক	জয়স্টিক	জয়স্টিক
		তাত্ত্বিক গতি	ফরোয়ার্ড (শিফট 2)	3.29/5.28 কিমি/ঘন্টা	3.6/6.6 কিমি/ঘন্টা	3.6/6.6 কিমি/ঘন্টা	3.6/6.6 কিমি/ঘন্টা
		তাত্ত্বিক গতি		পিছনে (শিফট 2)	4.28/7.59 কিমি/ঘন্টা	4.3/7.7 কিমি/ঘন্টা	4.4/7.8 কিমি/ঘন্টা	4.4/7.8 কিমি/ঘন্টা
		মাটিতে ট্র্যাকের দৈর্ঘ্য			2635 মিমি	3050 মিমি	3620 মিমি	3620 মিমি
		ট্র্যাক প্রস্থ			560 মিমি	660 মিমি	760 মিমি	760 মিমি
		ট্র্যাক রোলার সংখ্যা			7 × 2	7 × 2	9 × 2	9 × 2
ক্রেন সিস্টেম	পরিসীমা ফর্ম			তারের দড়ি লফিং ফর্ম	তারের দড়ি লফিং ফর্ম	তারের দড়ি লফিং ফর্ম	তারের দড়ি লফিং ফর্ম
		অপারেটিং মোড			জলবাহী নিয়ন্ত্রণ হ্যান্ডেল	জলবাহী নিয়ন্ত্রণ হ্যান্ডেল	জলবাহী নিয়ন্ত্রণ হ্যান্ডেল	জলবাহী নিয়ন্ত্রণ হ্যান্ডেল
		ক্রেন লিঙ্ক	ক্রেন লিঙ্কের দৈর্ঘ্য	6000 মিমি	7500/8500 মিমি	7600/8600 মিমি	8600/9600 মিমি
		ক্রেন লিঙ্ক		সর্বোচ্চ উত্তোলন উচ্চতা	4909 মিমি	6100/7050 মিমি	6100/7050 মিমি	7050/9600 মিমি
		ক্রেন লিঙ্ক লফিং কোণ			0 ~ 85 °	0 ~ 86 °	0 ~ 86 °	0 ~ 86 °
		হুক গতি (ছয় থেকে আটবার)			0 ~ 12.0 মি/মিনিট	0 ~ 6.2 মি/মিনিট	0 ~ 7.0 মি/মিনিট	0 ~ 7.0 মি/মিনিট
		সময় বাড়ানো (চার থেকে পাঁচবার)			25 এস	20 এস	32 এস	40 এস

পণ্য বৈশিষ্ট্য

I. চ্যাসিস সমাবেশ বৈশিষ্ট্য

1, নির্ভরযোগ্য মানের সাথে হাইড্রোলিক খননকারী চ্যাসিস প্রযুক্তি, উচ্চ-শক্তি পাইপলেয়ার বিশেষ চ্যাসিস গ্রহণ করুন।

2, তিনটি পাঁজর বা ডাবল পাঁজর ক্রলার, সমর্থনকারী চাকাগুলির নয়টি গ্রুপ এবং সর্বোচ্চ 30 ° আরোহণের কোণ।

3, মূল পাম্প, স্লুইং মোটর এবং ট্র্যাভেলিং মোটর পুরো গাড়ির হাইড্রোলিক সিস্টেমের নির্ভরযোগ্য অপারেশন নিশ্চিত করতে জার্মান রেক্স্রোথ ব্র্যান্ড গ্রহণ করে।

4, মূল ভালভ সম্পূর্ণ বৈদ্যুতিক নিয়ন্ত্রণ সমাধান গ্রহণ করে, যা মসৃণভাবে পরিচালনা করতে পারে এবং সঠিক অপ্টিমাইজেশন উপলব্ধি করতে পারে।

5, উত্তোলনের সময় পুরো মেশিনের পর্যাপ্ত কঠোরতা রয়েছে তা নিশ্চিত করার জন্য হাঁটার ফ্রেম এবং যানবাহনের ফ্রেমের মধ্যে উচ্চ-শক্তি সংযোগ কাঠামো গ্রহণ করুন।

6, বর্ধিত গেজ ডিজাইন সহ, পুরো মেশিনের স্থিতিশীলতা উন্নত করে, পাশের লোডিং শর্তের জন্য আরও উপযুক্ত।

7, 9 সমর্থনকারী রোলারগুলি প্রতিটি পাশে বিতরণ করা হয়, বৃহত ভারবহন ক্ষমতা, উচ্চ তাপমাত্রা প্রতিরোধের এবং কঠোর কাজের অবস্থার সাথে অভিযোজনযোগ্যতা সহ।

Ii।ড্রাইভিং সিস্টেমের নিরাপদ এবং নির্ভরযোগ্য ব্রেকিং

1, শুরু এবং স্টপে ছোট প্রভাব সহ হাইড্রোস্ট্যাটিক ট্রান্সমিশন মোড গ্রহণ করুন এবং ইন-সিটু স্টিয়ারিং উপলব্ধি করতে পারেন।
2, যখন অপারেটর ড্রাইভিং লিভারটি প্রকাশ করে, তখন পার্কিংয়ের সুরক্ষা নিশ্চিত করতে ড্রাইভিং মোটরটির ব্রেক স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।
3, উচ্চ-গতির এবং স্বল্প-গতির গিয়ার স্যুইচিংয়ের মাধ্যমে, উচ্চ-গতির চলাচল এবং স্বল্প-গতির ক্রিপ অর্জন করতে পারে।

Iii।উত্তোলন সুরক্ষা নিশ্চিত করতে সম্পূর্ণ সুরক্ষা ডিভাইসগুলি

1, ইলেক্ট্রো-হাইড্রোলিক বুম সীমা ডিভাইসটি বুমের টানতে এবং বাঁকানোর দুর্ঘটনা রোধ করতে নির্ভরযোগ্যভাবে বুমের উত্তোলনের সীমা অবস্থানকে সীমাবদ্ধ করতে পারে।

2, হুকের অ্যান্টি-ওভারওয়াইন্ডিং ডিভাইসটি হুক এবং ইস্পাত তারের দড়ি ক্ষতিগ্রস্থ হতে বাধা দেওয়ার জন্য হুককে সীমা অবস্থানের বাইরে উঠতে বাধা দেয়।

3, নিরাপদ লোড সূচক (টর্ক সীমাবদ্ধ) নিশ্চিত করে যে সরঞ্জামগুলি সর্বদা রেটেড লোডের মধ্যে কাজ করে এবং কর্মী এবং সরঞ্জামগুলির সুরক্ষা নিশ্চিত করে।

Iv।ইঞ্জিন

1, অনন্য পিটি জ্বালানী সিস্টেম এবং টার্বোচার্জিং দিয়ে সজ্জিত কামিন্স ইঞ্জিন গ্রহণ করুন।

2, অনেক সুস্পষ্ট সুবিধা সহ কামিন্স ইঞ্জিন, যেমন। হালকা ওজন, উচ্চ শক্তি, বৃহত টর্ক, কম জ্বালানী খরচ এবং সহজ রক্ষণাবেক্ষণ।

ভি।সেন্ট্রাল স্লুইং সাপোর্ট মেকানিজম

1, সেন্ট্রাল স্লুইং সাপোর্ট মেকানিজমের উচ্চ নির্ভরযোগ্যতা।

2, বিশেষ শক্তিশালিত স্লুইং সমর্থন গ্রহণ করুন, যা বৃহত্তর টর্ক এবং লোড বহন করতে পারে।

ষষ্ঠ।উত্তোলন ব্যবস্থা

1, উত্তোলন ব্যবস্থা স্থিতিশীল সংক্রমণ এবং ভাল মাইক্রো মোশন পারফরম্যান্স সহ সম্পূর্ণ জলবাহী সংক্রমণ গ্রহণ করে।

2, লাফিং উইঞ্চ এবং উইন্ডিং উইঞ্চ কম গতির উচ্চ টর্ক মোটর দ্বারা চালিত হয়; লাফিং এবং উইঞ্চের নির্ভরযোগ্য স্ব-লকিং নিশ্চিত করতে উইঞ্চটি সাধারণত বন্ধ ব্রেক দিয়ে সজ্জিত।

3, লফিং উইঞ্চ এবং উইন্ডিং উইঞ্চের মোটর অয়েল ইনলেটটি আমেরিকা সান কোম্পানির দ্বারা উত্পাদিত উচ্চমানের ব্যালেন্স ভালভ দিয়ে সজ্জিত রয়েছে যাতে এটি নিশ্চিত করা যায় যে রেটেড লোডের নিচে কোনও মুক্ত পতন না হয়।

4, ইস্পাত তারের দড়ি লফিং গ্রহণ করুন এবং আরও ভাল মাইক্রো নিয়ন্ত্রণ সহ একাধিক হারের পুলি ব্লক ব্যবহারের মাধ্যমে শুরু এবং স্টপিং প্রভাব হ্রাস করা যেতে পারে।

Vii।সহজ এবং সুবিধাজনক অপারেশন

1, পুরো মেশিনটি দ্রুত স্টার্ট-আপ প্রতিক্রিয়া, হালকা, নমনীয় এবং নির্ভরযোগ্য অপারেশন সহ একাধিক কোণ থেকে উত্তোলন এবং ঘূর্ণনকে অনুকূল করতে সম্পূর্ণ বৈদ্যুতিক নিয়ন্ত্রণ সমাধান গ্রহণ করে।

2, উত্তোলন সিস্টেমটি ইউনিভার্সাল বৈদ্যুতিক নিয়ন্ত্রণ পাইলট হ্যান্ডেল, ইতালি এইচসি ব্র্যান্ডের মাধ্যমে বুম এক্সটেনশন এবং হুক উত্তোলন ক্রিয়া নিয়ন্ত্রণ করে।

3, প্ল্যাটফর্মের ঘূর্ণনটি বৈদ্যুতিক পাইলট হ্যান্ডেল, নমনীয় এবং নির্ভরযোগ্য দ্বারা নিয়ন্ত্রিত হয়।

4, দ্রুত এবং মাইক্রো গতির দুটি নিয়ন্ত্রণ মোডের সাথে বৈদ্যুতিন পাইলট নিয়ন্ত্রণ এবং হাইড্রোলিক সংক্রমণের নিখুঁত সংমিশ্রণটি উত্তোলন অপারেশনে উচ্চতর মাইক্রো গতি রাখে এবং মাইক্রো মোশন যথার্থতা 2 মিমি ভাল অবস্থার অধীনে থাকে।

অষ্টম।শক্তিশালী অভিযোজিত অবিলিট

20 ℃ ~ + 50 ℃ এর পরিবেশে কাজ করতে সক্ষম হোন, উচ্চতা 3000 মিটারের নীচে এবং উচ্চ ধূলিকণা।

Ix।অপারেশন স্পেসের মানবীকরণ

1, প্রশস্ত স্থান এবং প্রশস্ত দৃষ্টি সহ অপারেশন ক্যাব; জলবাহী শক-শোষণকারী এবং স্থগিত আসন গ্রহণ করুন; আরও আরামদায়ক ড্রাইভিং।

2, হাইড্রোলিক সিস্টেম স্থিতিশীল এবং নির্ভরযোগ্য পাইলট নিয়ন্ত্রণ মোড গ্রহণ করে।

3, শীতাতপনিয়ন্ত্রণ দিয়ে সজ্জিত (এয়ার কুলার)

পণ্য ফটো

উইঙ্কু ইঞ্জিনিয়ারিং কোং, লিমিটেড (উইনকু) পাইপ বানোয়াট, ট্যাঙ্ক নির্মাণ, পাইপলাইন নির্মাণ, শিল্প উত্পাদন লাইন, ক্লিন এনার্জি প্রকল্প এবং অন্যান্য শিল্প ক্ষেত্রের ক্ষেত্রে ক্লায়েন্ট, ফ্যাব্রিকেটর, ইপিসি/সি সংস্থাগুলির জন্য সবচেয়ে উপযুক্ত সমাধান/সরঞ্জাম আনতে নিযুক্ত রয়েছে।

আমাদের পরিষেবা এবং শক্তি
প্রকল্পের বিডির পর্যায়ে সংক্ষিপ্ত প্রকল্প সম্পাদনের সময়, কম মানুষ-ঘন্টা ব্যয় এবং উচ্চতর দক্ষতা নির্মাণ/বানোয়াট পদ্ধতি এবং আরও ভাল মানের সাথে পুরষ্কারের জন্য ক্লায়েন্টদের সহায়তা করার জন্য আমাদের কার্যক্ষম সমাধান সরবরাহ করার ক্ষমতা রয়েছে।

ভিত্তিক ক্লায়েন্টের সুবিধা/সাইটের স্পেস উপলভ্যতা, আমরা প্রকল্পের সময়সূচী, গুণমান, ব্যয় এবং উত্পাদনশীলতার উপর প্রযোজনা গতির গ্যারান্টি দেওয়ার জন্য অধ্যয়ন/নকশা এবং উপস্থাপন করতে সক্ষম হয়েছি প্রকল্পের প্রয়োজনীয়তা অনুসারে।

প্রকল্প সম্পাদনকে সমর্থন করার জন্য, আমরা বিভিন্ন ভোক্তা, সরঞ্জাম, সরঞ্জাম/মেশিন থেকে বিশেষ পণ্যদ্রব্যগুলিতে প্রকল্প উপকরণগুলিতে প্রম্পট সরবরাহের জন্য ফায়ারম্যান হিসাবে কাজ করতে সর্বদা প্রস্তুত। নমনীয়তার সাথে, আমরা প্রয়োজনীয় সরবরাহের সংস্থান চাইতে চীনে প্রকিউরমেন্ট এজেন্ট হিসাবে সম্পাদন করতে পেরে আনন্দিত।
