Material / Metal Processed:	Carbon steel, Stainless steel	Condition:	New
Machine Type:	pipe bending machine	Bending Radius (mm):	76.2 - 711.2
Max. Bending Angle (Deg):	90	Bending Precision (Deg):	0.5
Automation:	Automatic	Year:	2023
Power (kW):	160	Weight (KG):	2000
Warranty:	1 Year	Applicable Industries:	Manufacturing Plant, Construction works
Key Selling Points:	Competitive Price	Showroom Location:	None
Marketing Type:	New Product 2022	Machinery Test Report:	Provided
Video outgoing-inspection:	Provided	Warranty of core components:	1 Year
Core Components:	Motor, Pump, Engine	Product name:	Pipe bending machine
After-sales Service Provided:	Online Support	Application:	Pipeline construction machinery
Key Words:	Pipe Bender Hydraulic

Material / Metal Processed:	Carbon steel, Stainless steel
Condition:	New
Machine Type:	pipe bending machine
Bending Radius (mm):	76.2 - 711.2
Max. Bending Angle (Deg):	90
Bending Precision (Deg):	0.5
Automation:	Automatic
Year:	2023
Power (kW):	160
Weight (KG):	2000
Warranty:	1 Year
Applicable Industries:	Manufacturing Plant, Construction works
Key Selling Points:	Competitive Price
Showroom Location:	None
Marketing Type:	New Product 2022
Machinery Test Report:	Provided
Video outgoing-inspection:	Provided
Warranty of core components:	1 Year
Core Components:	Motor, Pump, Engine
Product name:	Pipe bending machine
After-sales Service Provided:	Online Support
Application:	Pipeline construction machinery
Key Words:	Pipe Bender Hydraulic

জাহাজ নির্মাণ এবং পেট্রোল তেল পাইপলাইন উৎপাদন প্ল্যান্ট ভারী শুল্ক পাইপ বেন্ডার জলবাহী

WINCOO ENGINEERING CO.,LTD

হাইড্রোলিক কোল্ড পাইপ বেন্ডিং মেশিনটি প্রধানত বাইরের বন্ধনী, নিম্ন ডাই, পজিশনিং সিট, ওয়েজ ব্লক, হাইড্রোলিক সিলিন্ডার, পাইপ বেন্ডার, পাইপ হোস্টিং ফ্রেম, পাওয়ার স্টেশন ইত্যাদি নিয়ে গঠিত।

পণ্যের প্রধান উপাদান

I. হাইড্রোলিক কোল্ড পাইপ বেন্ডিং মেশিনের বৈশিষ্ট্য এবং সুবিধা।

কোল্ড পাইপ বেন্ডারের হাইড্রোলিক সিলিন্ডারের উপর বৃহৎ ডেটা অপটিমাইজেশন পরিচালনা করুন। কোল্ড পাইপ বেন্ডিং মেশিনের বাঁকানোর গতি কমানোর জন্য, হাইড্রোলিক সিলিন্ডারের কাজের স্ট্রোকটি সঠিকভাবে গণনা করা হয় এবং বাঁকানোর গতি স্পষ্টভাবে উন্নত করা হয়। তাত্ত্বিক পরীক্ষা প্রায় 10° এর একটি কোল্ড বেন্ড টিউব বাঁকানোর সময় 10% সময় বাঁচাতে পারে। কাজের দক্ষতা উন্নত করুন।

1, বাঁকানোর গতি উন্নত করার জন্য, ইতালির তৈরি বড় ফ্লো রেট (প্রতি মিনিটে প্রায় 400 লিটার) সহ অপারেশন কন্ট্রোল ভালভ বিশেষভাবে তৈরি করা হয়েছে। বর্ধিত পরিষেবা জীবন।

2, ইঞ্জিন, হাইড্রোলিক সিলিন্ডার এবং অন্যান্য যন্ত্রাংশ সবই চীন এবং বাইরের পেশাদার প্রস্তুতকারকদের দ্বারা উত্পাদিত হয়।

II. পাওয়ার স্টেশনের বৈশিষ্ট্য এবং সুবিধা

স্বাধীন পাওয়ার স্টেশন

1, এক-টুকরা কোল্ড পাইপ বেন্ডারের পাওয়ার অংশের নকশা তুলনামূলকভাবে সংকীর্ণ। ইঞ্জিনের রক্ষণাবেক্ষণের সময়, তেল ফিল্টার এবং ডিজেল ফিল্টার অপসারণ করা জটিল, বিভিন্ন অংশের মধ্যে ছোট ফাঁকের কারণে। স্বাধীন পাওয়ার স্টেশনটি দৈনিক রক্ষণাবেক্ষণে খুব সুবিধাজনক কারণ বিভিন্ন অংশের মধ্যে বড় ফাঁক রয়েছে।

2, অপারেটরকে কম শব্দযুক্ত কাজের পরিবেশ দেওয়ার জন্য, পাওয়ার অংশটি একটি স্বাধীন প্রকার হিসাবে ডিজাইন করা হয়েছে, যা মূল ইঞ্জিন থেকে দূরে থাকতে পারে এবং মূল ইঞ্জিনের সাথে সংযোগ করার জন্য দ্রুত সংযোগ ডিভাইস ব্যবহার করা হয়। ইতিমধ্যে, এটি কোল্ড পাইপ বেন্ডিং মেশিনের পরিবহনের জন্য সুবিধাজনক।

3, পাইপ বেন্ডার সরঞ্জামের হাইড্রোলিক তেল সার্কিটের অপারেটিং তাপমাত্রা -30 ºC এবং 50ºC এর মধ্যে। উচ্চ তাপমাত্রার নির্মাণ পরিবেশ কোল্ড বেন্ডিং পাইপের দীর্ঘ সময়ের নির্মাণে অসুবিধা এনেছে, যা সহজেই উচ্চ তেলের তাপমাত্রা বৃদ্ধি এবং হাইড্রোলিক উপাদানগুলির বার্ধক্যকে ত্বরান্বিত করতে পারে, যা সরঞ্জামের পরিষেবা জীবনকে গুরুতরভাবে প্রভাবিত করেছে। পাওয়ার উৎসের রেডিয়েটরের পর্যাপ্ত তাপ অপচয় ক্ষমতা থাকতে হবে। অতএব, একটি বিশেষ রেডিয়েটর ডিভাইসের নকশা, তাপ অপচয় প্রভাব সাধারণ রেডিয়েটরের দ্বিগুণ এবং একটি তাপমাত্রা সেন্সর ইনস্টল করা হয়েছে, স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ উপলব্ধি। নিশ্চিত করুন যে কোল্ড পাইপ বেন্ডার না থেমে দীর্ঘ সময় ধরে চলতে পারে। কাজের দক্ষতা উন্নত হয়েছে।

4, হাইড্রোলিক তেল প্রিহিটিং ডিভাইস যোগ করা হয়েছে

নিম্ন-তাপমাত্রার পরিবেশে কোল্ড পাইপ বেন্ডারের নির্মাণের সময়, হাইড্রোলিক তেলের কম তাপমাত্রার কারণে, প্রিহিটিং সার্কুলেশন সিস্টেমটি ইঞ্জিনের রেডিয়েটর ব্যবহার করে গঠিত হয়, যাতে হাইড্রোলিক তেলের তাপমাত্রা দ্রুত বৃদ্ধি পায়, সরঞ্জামের প্রিহিটিং সময় বৃদ্ধি পায় এবং সরঞ্জামগুলি আগে থেকেই কাজের অবস্থায় প্রবেশ করে।

5, তেল সাকশন ফিল্টার এবং তেল রিটার্ন ফিল্টার পাওয়ার স্টেশনের হাইড্রোলিক মেইলবক্সে ইনস্টল করা আছে এবং হাইড্রোলিক তেল ফিল্টারের ফিল্টার উপাদান পরিষ্কার এবং প্রতিস্থাপনের জন্য সতর্কীকরণ ডিভাইস ইনস্টল করা আছে। অপারেটরকে সময়মতো রক্ষণাবেক্ষণের কাজ করার জন্য অনুরোধ করতে পারে।

III, হাইড্রোলিক ম্যান্ডেলের বৈশিষ্ট্য এবং সুবিধা

হাইড্রোলিক ম্যান্ডেল অপটিমাইজ করা হয়েছে এবং উন্নত করা হয়েছে। স্বাভাবিক বাঁকের গুণমানকে প্রভাবিত না করে, এটি হ্রাস করা হয়েছে এবং সামগ্রিক ওজন কমাতে এবং হাঁটার পদ্ধতির পরিষেবা জীবনকে ব্যাপকভাবে দীর্ঘায়িত করার জন্য অপটিমাইজ করা হয়েছে। কাজের দক্ষতা উন্নত হয়েছে।

পণ্যের পরামিতি

মডেল

HGCB0620

HGCB1630

HGCB2840

HGCB3648

HGCB4856

বাঁকানো পরিসীমা

6"~20"

16"~30"

20"~32"

28"~40"

36"~48"

48"~56"

টিউবের ধরন প্রযোজ্য

এটি থ্রেডেড পাইপ, সোজা পাইপ, বিজোড় পাইপ, অভ্যন্তরীণ অ্যান্টি-জারা স্তর এবং পলিইথিলিন বাইরের বাঁকানোর জন্য প্রযোজ্য
ইস্পাত পাইপের অ্যান্টি-জারা স্তর ক্ষতিগ্রস্ত না করে অ্যান্টি-জারা ইস্পাত পাইপ।

অপারেটিং তাপমাত্রা

-30ºC~+50ºC

ইঞ্জিনের শক্তি

46kW

77 kW

118 kW

132 kW

160 kW

তেল সিলিন্ডার

2-220×160

2-280×220

4-320×230

4-360×250

4-450×560

6-360×560

রাইজার সিলিন্ডার

2-180×63

2-200×80

4-220×90

4-250×100

4-280×200

হাইড্রোলিক উইঞ্চ টেনশন

1.5T

12T

ক্ষেত্র স্থাপন

ইনস্টল করা ট্র্যাকটি সম্পূর্ণরূপে সিল করা এবং লুব্রিকেট করা হয়েছে, রক্ষণাবেক্ষণ-মুক্ত, বিশেষ করে ঠান্ডা আবহাওয়ায় কাজ করার জন্য উপযুক্ত। একটি পরে
দীর্ঘ সময় স্টোরেজ, অবিলম্বে ব্যবহার করা যেতে পারে, অতিরিক্ত রক্ষণাবেক্ষণের কাজ ছাড়াই।

মডুলার ডিজাইন

মাত্রা(L*W*H)মিমি

4450×2180×2175

6700×2520×2700

8400×3000×2800

8850×3180×3000

9800×3335×3235

মেশিনের প্যারামিটার
8566×3190×3500

হাইড্রোলিক স্টেশন প্যারামিটার
4300×2280×2760

পণ্যের বৈশিষ্ট্য

1, প্রধান হাইড্রোলিক পাওয়ার উৎস Deutz ইঞ্জিন, হাইড্রোলিক পাম্প এবং হাইড্রোলিক মোটর গ্রহণ করে, যা চীনে সুপরিচিত HUADE ব্র্যান্ড।

2, অপারেটিং প্রক্রিয়াটি ইতালি থেকে আমদানি করা অ্যাসেম্বলি অংশ গ্রহণ করে, যা অপারেশনে হালকা এবং নমনীয় এবং নিয়ন্ত্রণে নির্ভুল, এইভাবে ইস্পাত পাইপের সঠিক বাঁকানো নিশ্চিত করে

3, ম্যান্ডেল সম্পূর্ণ হাইড্রোলিক নিয়ন্ত্রণ, ডাবল-এঙ্গেল স্টিল ওয়েজ কাঠামো গ্রহণ করে এবং ইস্পাত পাইপের অভ্যন্তরীণ অ্যান্টি-জারা স্তর ক্ষতিগ্রস্ত না হয় তা নিশ্চিত করার জন্য বাইরে নরম কাঠামো গ্রহণ করে। এর কার্যকারী নীতি হল এর ওয়েজ ফেস এবং হাইড্রোলিক ড্রাইভ ব্যবহার করে এটিকে দ্রুত উপরে তোলা এবং ইস্পাত পাইপ বাঁকানোর প্রয়োজনীয়তা পূরণ করা। ম্যান্ডেলের হাঁটার অংশটি হল সহায়ক হাইড্রোলিক পাওয়ার ব্যবহার করে হাইড্রোলিক মোটরকে ইস্পাত পাইপে টায়ার কোরের মসৃণ হাঁটা নিশ্চিত করা।

4, আমাদের কোম্পানি কর্তৃক প্রদত্ত হাইড্রোলিক কোল্ড পাইপ মেশিনটি দেশে এবং বিদেশে অনুরূপ পণ্যের সুবিধাগুলি উল্লেখ করে, যুক্তিসঙ্গত ডিজাইন, কমপ্যাক্ট কাঠামো, নিয়ন্ত্রণযোগ্যতা এবং উচ্চ কাজের দক্ষতা সহ। এটি বৃহৎ পাইপলাইনের কোল্ড পাইপ বাঁকানোর প্রক্রিয়াকরণ এবং উত্পাদনের জন্য একটি অপরিহার্য সরঞ্জাম।

5, পুরো মেশিনটি উচ্চ মানের পাওয়ার সরঞ্জাম এবং হাইড্রোলিক ড্রাইভ ডিভাইস গ্রহণ করে, যার চমৎকার কর্মক্ষমতা, নির্ভরযোগ্য গুণমান রয়েছে এবং কঠোর নির্মাণ অবস্থার সাথে মানিয়ে নিতে পারে।

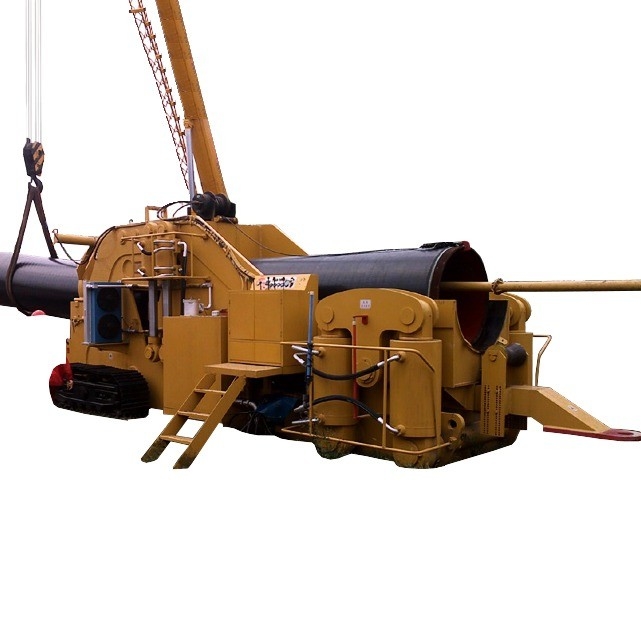

পণ্যের ছবি

উইনকো ইঞ্জিনিয়ারিং কোং, লিমিটেড (WINCOO) পাইপ তৈরি, ট্যাঙ্ক নির্মাণ, পাইপলাইন নির্মাণ, শিল্প উৎপাদন লাইন, পরিচ্ছন্ন শক্তি প্রকল্প এবং অন্যান্য শিল্প ক্ষেত্রে ক্লায়েন্ট, প্রস্তুতকারক, EPC/C কোম্পানিগুলির জন্য সবচেয়ে উপযুক্ত সমাধান/সরঞ্জাম আনতে নিযুক্ত আছে।

আমাদের পরিষেবা এবং শক্তি
প্রকল্পের বিডিং পর্যায়ে কম প্রকল্পের কার্যকর করার সময়, কম জন-ঘণ্টা খরচ এবং উচ্চতর দক্ষতা নির্মাণ/ফ্যাব্রিকশন পদ্ধতি এবং আরও ভাল মানের সাথে ক্লায়েন্টদের পুরস্কৃত করার জন্য আমরা কার্যকরী সমাধান প্রদানের ক্ষমতা রাখি।

ক্লায়েন্টের সুবিধা/সাইটের স্থান উপলব্ধতার উপর ভিত্তি করে, আমরা প্রকল্পের সময়সূচী, গুণমান, খরচ এবং উত্পাদনশীলতার সাথে মিলিত কনফিগারেশনগুলি অধ্যয়ন/ডিজাইন এবং উপস্থাপন করতে সক্ষম যা প্রকল্পের প্রয়োজনীয়তা অনুসারে উত্পাদন গতি নিশ্চিত করে।

প্রকল্পের কার্যকর করার জন্য সহায়তা করার জন্য, আমরা সর্বদা বিভিন্ন ভোগ্যপণ্য, সরঞ্জাম, সরঞ্জাম/মেশিন থেকে বিশেষ পণ্যদ্রব্য পর্যন্ত প্রকল্পের উপকরণগুলিতে দ্রুত সরবরাহ দেওয়ার জন্য ফায়ারম্যান হিসাবে কাজ করতে প্রস্তুত। নমনীয়তার সাথে, আমরা প্রয়োজনীয় সরবরাহ সংস্থানগুলি সন্ধান করার জন্য চীনে একটি সংগ্রহ এজেন্ট হিসাবে কাজ করতেও খুশি।
