Applicable Industries:	Machinery Repair Shops, Manufacturing Plant, Construction works , Energy & Mining	শোরুমের অবস্থান:	কোনটিই
Video outgoing-inspection:	Provided	মেশিন পরীক্ষার রিপোর্ট:	প্রদান করা হয়েছে
Marketing Type:	Hot Product 2020	Warranty of core components:	1 Year
Core Components:	Motor	শর্ত:	নতুন
Tube Diameter:	150MM	Dimensions:	243331 cm
Weight:	16	Use:	PIPE WELDING
Voltage:	220V	Power:	4000W
গ্যারান্টি:	১ বছর	মূল বিক্রয় পয়েন্ট:	উচ্চ-নির্ভুলতা
Weight (KG):	16 KG	শক্তি (কিলোওয়াট):	4
Welding method:	MIG

Applicable Industries:	Machinery Repair Shops, Manufacturing Plant, Construction works , Energy & Mining
শোরুমের অবস্থান:	কোনটিই
Video outgoing-inspection:	Provided
মেশিন পরীক্ষার রিপোর্ট:	প্রদান করা হয়েছে
Marketing Type:	Hot Product 2020
Warranty of core components:	1 Year
Core Components:	Motor
শর্ত:	নতুন
Tube Diameter:	150MM
Dimensions:	243331 cm
Weight:	16
Use:	PIPE WELDING
Voltage:	220V
Power:	4000W
গ্যারান্টি:	১ বছর
মূল বিক্রয় পয়েন্ট:	উচ্চ-নির্ভুলতা
Weight (KG):	16 KG
শক্তি (কিলোওয়াট):	4
Welding method:	MIG

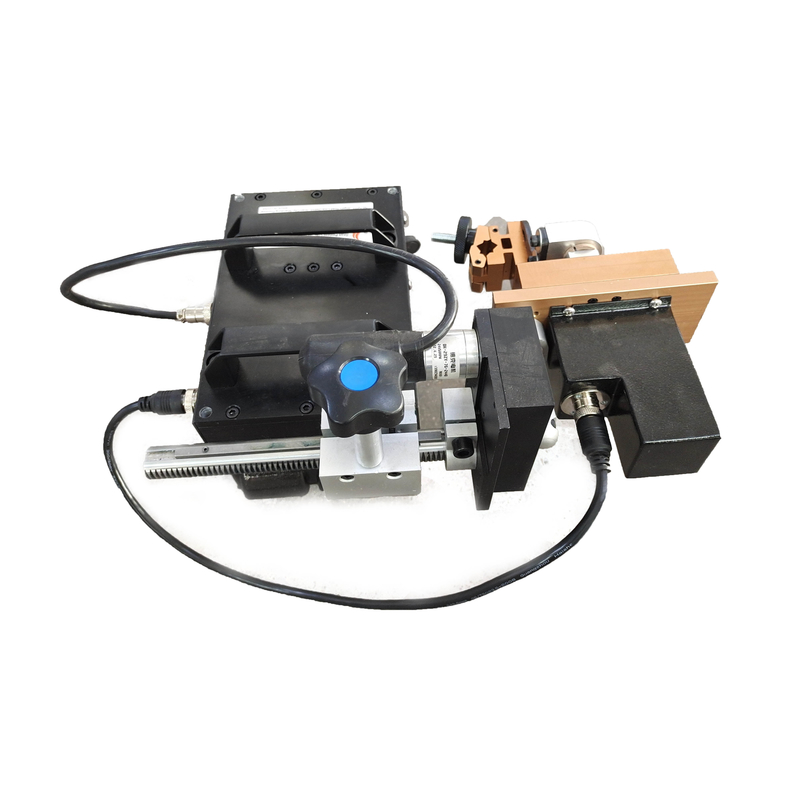

শক্তি খনির সব অবস্থান পাইপ ওয়েল্ডিং মেশিন MIG 500A এবং চৌম্বকীয় চাকার সঙ্গে

WINCOO ENGINEERING CO.,LTD

বৈদ্যুতিক প্রকার

ম্যানুয়াল প্রকার

পণ্য পরিচিতি

WQ-III পাইপলাইনের অভ্যন্তরীণ এবং বাইরের দেয়ালের ওয়েল্ডিংয়ের জন্য উপযুক্ত। কোনো রেলের প্রয়োজন নেই এবং ওয়ার্কপিসের আর্ক সারফেস বরাবর ওয়েল্ডিং করা যেতে পারে।

CO2 স্বয়ংক্রিয় ওয়েল্ডিং ট্র্যাক্টর জাহাজ, সেতু, লোকোমোটিভ, ইস্পাত কাঠামো, পেট্রোকেমিক্যাল শিল্প এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, বিভিন্ন ধরণের ওয়েল্ডিং কাঠামোর জন্য উপযুক্ত, যেমন: শক্তিবৃদ্ধি প্লেট, পাঁজর প্লেট, ওয়েল্ডিংয়ের ক্রস অংশ, বক্স বিম ওয়েল্ডিং ইত্যাদি। এর প্রধান সুবিধাগুলো হল:

1, শ্রমের তীব্রতা হ্রাস করুন এবং কাজের পরিবেশ উন্নত করুন;

2, কাজের দক্ষতা উন্নত করতে, এটি ম্যানুয়াল ওয়েল্ডিংয়ের 1.5 গুণ;

3, মানুষের কারণের কারণে সৃষ্ট ওয়েল্ডিং সিমের দুর্বল গুণমান এড়িয়ে চলুন, ম্যানুয়াল ওয়েল্ডিংয়ের ত্রুটি হার প্রায় 20%, এবং স্বয়ংক্রিয় ওয়েল্ডিং ট্র্যাক্টর কৃত্রিম ওয়েল্ডিংয়ের কারণে ওয়েল্ডিং ত্রুটি হার তৈরি করবে না। অতএব, এর ব্যাপক সুবিধা ম্যানুয়াল ওয়েল্ডিংয়ের চেয়ে প্রায় 200% বেশি;

4, ওয়েল্ডিং মানের স্থিতিশীলতা নিশ্চিত করতে উচ্চ স্তরের অটোমেশন;

5, সহজ এবং সুবিধাজনক অপারেশন, খুব দক্ষ প্রযুক্তিগত কর্মীদের প্রয়োজন নেই।

পণ্যের বৈশিষ্ট্য

1, WQ-III হল সুইং স্বয়ংক্রিয় ওয়েল্ডিং ডিভাইস, একটি ওয়েল্ডিং আরও বিস্তৃত ওয়েল্ড পেতে পারে।

2, সুইং গতি, সুইং পরিসীমা, কেন্দ্র অবস্থান এবং বাম এবং ডান থাকার সময় সামঞ্জস্য করা যেতে পারে, বিভিন্ন স্পেসিফিকেশন ওয়েল্ডের জন্য উপযুক্ত।

3, ছোট আকার, হালকা ওজন, ইনস্টল এবং সরানোর সহজ, অদক্ষ কর্মীরাও ওয়েল্ডিং করতে পারে।

4, ওয়েল্ডিংয়ের সময় ওয়েল্ডিং লাইন সংযোগ বিচ্ছিন্নতা এড়াতে স্থায়ী চুম্বক ইনস্টল করা হয়।

অ্যাপ্লিকেশন পরিবেশ

বিভিন্ন ইস্পাত কাঠামোর পাইপ ওয়েল্ডিংয়ের জন্য উপযুক্ত।

প্রধান উপাদান

উপাদান: ওয়েল্ডিং বন্দুক সুইং ডিভাইস, স্লাইডার, ওয়েল্ডিং বন্দুক হ্যান্ডেল, কন্ট্রোল বক্স, কন্ট্রোল প্যানেল এবং অন্যান্য জিনিসপত্র:

1, সুইং ডিভাইস: পেন্ডুলাম সুইং ওয়েল্ডিংয়ের জন্য ওয়েল্ডিং বন্দুক চালাতে ব্যবহৃত হয়

2. ড্রাইভিং অংশ: ট্রলির ড্রাইভিং ডিভাইসটি চারটি চৌম্বকীয় চাকা, হেলিকাল গিয়ার, চেইন এবং স্প্রোকেট দ্বারা গঠিত

3, স্লাইডার অংশ: ওয়েল্ডিং বন্দুকের অবস্থান সামঞ্জস্য করতে ব্যবহৃত হয়, আপনি ওয়েল্ডিং করার আগে এবং পরে অবস্থানটি সূক্ষ্ম-টিউন করতে পারেন।

4, ওয়েল্ডিং বন্দুক ফিক্সচার: ওয়েল্ডিং বন্দুক ক্ল্যাম্পিং ডিভাইস, এটি ওয়েল্ডিং বন্দুকের কোণ সামঞ্জস্য করতে পারে।

5, কন্ট্রোল বক্স: ট্র্যাক্টরের সমস্ত নড়াচড়া সামঞ্জস্য করা যেতে পারে। বিস্তারিত জানার জন্য, কন্ট্রোল প্যানেলের অপারেশন পদ্ধতি দেখুন

কন্ট্রোল প্যানেল পরিচিতি

1, কারেন্ট এবং ভোল্টেজ সমন্বয়ের জন্য নব: মান বাড়ানোর জন্য নবটি ঘড়ির কাঁটার দিকে ঘোরান (ট্র্যাক্টরের 3P এবং 8P এর দুটি পাওয়ার প্লাগ রয়েছে, 3P প্লাগ ব্যবহার করার সময়, কারেন্ট এবং ভোল্টেজ সমন্বয় নবটি অবৈধ, এবং তারপর তারের ফিডারের কারেন্ট এবং ভোল্টেজ অবশ্যই সমন্বয় করতে হবে; 8P প্লাগ ব্যবহার করার সময় কারেন্ট এবং ভোল্টেজ কন্ট্রোল নব কার্যকর);

2, ওয়েল্ডিং/নন-ওয়েল্ডিং-এর জন্য নির্বাচন নব: ওয়েল্ডিং করার জন্য নবটি অবশ্যই ওয়েল্ডিং অবস্থানে থাকতে হবে;

3, পয়েন্ট ফিড: ম্যানুয়াল তারের ফিড ডিভাইস;

4, ওয়াকিং সুইচ: গাড়ির হাঁটা এবং বন্ধ করা নিয়ন্ত্রণ করুন, যদি "ওয়েল্ডিং/নন-ওয়েল্ডিং" সুইচটি "নন-ওয়েল্ডিং" অবস্থানে স্থাপন করা হয়, ওয়াকিং সুইচ খুলুন, ট্র্যাক্টর শুধুমাত্র ওয়েল্ডিং ছাড়াই হাঁটবে;

5, ওয়াকিং স্পিড অ্যাডজাস্টমেন্ট: ট্র্যাক্টর ওয়াকিং গতির সমন্বয় নব। ওয়াকিং সুইচ চালু করার পরে ট্র্যাক্টর ওয়াকিং গতি সামঞ্জস্য করার পরামর্শ দেওয়া হচ্ছে;

6, হাঁটার দিক নির্বাচন: বাম বা ডান দিকে হাঁটতে বেছে নিন;

7, পাওয়ার সুইচ এবং ইন্ডিকেটর লাইট: পাওয়ার চালু হওয়ার পরে ইন্ডিকেটর লাইট চালু থাকে;

8, সুইং কন্ট্রোল অংশ: এটি সুইং গতি, সুইং পরিসীমা, বাম এবং ডান থাকার সময়, কেন্দ্র অবস্থান এবং সুইং মোড সামঞ্জস্য করতে পারে;

পণ্যের পরামিতি

আইটেম			পরামিতি	নোট
ট্র্যাক্টর	বিদ্যুৎ সরবরাহ	এসি 220V
		আকার	240×330×310 মিমি	W×L×H
		ওজন	16 কেজি	সুইংগার সহ
		সরানোর পদ্ধতি	চার চাকার ড্রাইভ	চুম্বক-চাকা
		হাঁটার গতি	0∼700mm/min
নিয়ন্ত্রণ	সুইং মোটর	DC24V 18RPM
		ওয়েল্ডিং বন্দুকের সমন্বয়যোগ্য পরিসীমা	উপর এবং নিচে
				আগে এবং পরে	85 মিমি
				অপারেটিং অ্যাঙ্গেল অ্যাডজাস্টমেন্ট রেঞ্জ	360°
				কোণ সমন্বয় পরিসীমা বহন করুন	0°
		অপারেটিং ফাংশন	সুইং মোড
				সুইং গতি	0-10RPM(স্কেল সহ দেখান)
				সুইং সুযোগ	0-±10°(স্কেল সহ দেখান)
				বাম এবং ডান থাকার সময় সমন্বয়	0-2S(স্কেল সহ দেখান)
				আন্দোলনের কেন্দ্রীয় পরিসর	0-±8°
				ইঞ্চিং তারের খাওয়ানো
				হাঁটা শুরু/বন্ধ হয়
				ওয়েল্ডিং কারেন্ট/ভোল্টেজ নিয়ন্ত্রণ
				হাঁটার দিক নির্বাচন
				হাঁটার গতি নিয়ন্ত্রণ	0∼1000mm/min(স্কেল সহ দেখান)
				ওয়েল্ডিং/নন-ওয়েল্ডিং বিকল্প

ইনস্টলেশন এবং প্যাকিং তালিকা

A. ওয়েল্ডিংয়ের প্রস্তুতি

1, ওয়েল্ডিংয়ের জন্য প্রয়োজনীয় সরঞ্জামগুলি হল ওয়েল্ডিং মেশিন এবং তারের ফিডিং ডিভাইস;

2, বিশেষ কন্ট্রোল ক্যাবল (AC 220V) প্রয়োজন। বিভিন্ন ওয়েল্ডিং পাওয়ার সাপ্লাইয়ের জন্য বিভিন্ন ক্যাবলের প্রয়োজন;

3, ওয়েল্ডিংয়ের জন্য CO2 ট্যাঙ্ক প্রয়োজন;

4, CO2 স্বয়ংক্রিয় ওয়েল্ডিং টর্চ;

5, অন্যান্য প্রয়োজনীয় সরঞ্জাম;

B. ট্র্যাক্টর সংযোগ পদ্ধতি

1, ট্র্যাক্টর ইনস্টল করুন এবং ওয়ার্কিং সারফেসে ট্র্যাক্টর রাখুন;

2, তারের ফিড ট্রেতে তারটি ইনস্টল করুন এবং টর্চের প্রান্তে তারটি টানুন;

3, টর্চের প্রান্তটি তারের ফিডারের সাথে সংযুক্ত থাকে;

4, কন্ট্রোল পাওয়ার সাপ্লাই ট্র্যাক্টরের কন্ট্রোল প্যানেলের 8P পোর্টের সাথে সংযুক্ত থাকে;

5, কন্ট্রোল পাওয়ার ক্যাবল AC 220-এর সাথে সংযুক্ত থাকে;

6, বিশেষ কন্ট্রোল ক্যাবলের চারটি সংযোগ রয়েছে, একটি 220V পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত, অন্যটি ওয়েল্ডিং গাড়ির সাথে সংযুক্ত এবং অন্য দুটি যথাক্রমে ওয়েল্ডিং মেশিন এবং তারের স্থানান্তর মেশিনের সাথে সংযুক্ত।

C. প্যাকিং তালিকা
অংশের নাম	পরিমাণ	ইউনিট	নোট
হাঁটা ওয়েল্ডিং ট্র্যাক্টর	1	সেট
সুইং নাক	1	সেট
পাওয়ার লাইন	1	পিসিএস	প্রায় 10-15 মিটার
ওয়েল্ডিং টর্চ সিগন্যাল ক্যাবল	1	পিসিএস	প্রায় 0.5 মিটার
সুইং সিগন্যাল লাইন	1	পিসিএস	প্রায় 0.5 মিটার
স্পেসিফিকেশন	1	পিসিএস
অভ্যন্তরীণ হেক্সাগন টুল	1	সেট

পণ্যের ছবি

উইনকো ইঞ্জিনিয়ারিং কোং, লিমিটেড (WINCOO) পাইপ তৈরি, ট্যাঙ্ক নির্মাণ, পাইপলাইন নির্মাণ, শিল্প উত্পাদন লাইন, পরিচ্ছন্ন শক্তি প্রকল্প এবং অন্যান্য শিল্প ক্ষেত্রে ক্লায়েন্ট, প্রস্তুতকারক, EPC/C কোম্পানিগুলির জন্য সবচেয়ে উপযুক্ত সমাধান/সরঞ্জাম আনতে নিযুক্ত আছে।

আমাদের পরিষেবা এবং শক্তি
প্রকল্পের বিডিং পর্যায়ে কম প্রকল্প সম্পাদনের সময়, কম জন-ঘণ্টা খরচ এবং উচ্চতর দক্ষতা নির্মাণ/ফ্যাব্রিকশন পদ্ধতি এবং আরও ভাল মানের সাথে ক্লায়েন্টদের পুরস্কৃত করার জন্য আমরা কার্যকরী সমাধান প্রদানের ক্ষমতা রাখি।

ক্লায়েন্টের সুবিধা/সাইটের স্থান উপলব্ধতার উপর ভিত্তি করে, আমরা প্রকল্পের সময়সূচী, গুণমান, খরচ এবং উত্পাদনশীলতার উপর মিলে যাওয়া কনফিগারেশনগুলি অধ্যয়ন/ডিজাইন এবং উপস্থাপন করতে সক্ষম যাতে প্রকল্পের প্রয়োজনীয়তা অনুসারে উত্পাদন গতি নিশ্চিত করা যায়।

প্রকল্প সম্পাদনের সহায়তার জন্য, আমরা সর্বদা বিভিন্ন ভোগ্যপণ্য, সরঞ্জাম, সরঞ্জাম/মেশিন থেকে বিশেষ পণ্যদ্রব্য পর্যন্ত প্রকল্পের উপকরণগুলিতে দ্রুত সরবরাহ দেওয়ার জন্য ফায়ারম্যান হিসাবে কাজ করতে প্রস্তুত। নমনীয়তার সাথে, আমরা প্রয়োজনীয় সরবরাহ সংস্থানগুলি সন্ধান করার জন্য চীনে একটি সংগ্রহ এজেন্ট হিসাবে কাজ করতেও খুশি।
