প্রযোজ্য শিল্প:	ম্যানুফ্যাকচারিং প্ল্যান্ট, নির্মাণ কাজ	শোরুমের অবস্থান:	কোনটিই
ভিডিও-আউটগোয়িং-ইনসপেকশন:	প্রদান করা হয়েছে	Machinery Test Report:	Provided
বিপণনের ধরন:	নতুন পণ্য ২০২০	Warranty of core components:	1 Year
মূল উপাদান:	মোটর	শর্ত:	নতুন
মাত্রা:	243331 সেমি	ওজন:	16
ব্যবহার:	পাইপ ওয়েল্ডিং মেশিন	ভোল্টেজ:	২২০ ভোল্ট
Warranty:	1 Year	মূল বিক্রয় পয়েন্ট:	দীর্ঘ সেবা জীবন
ওজন (কেজি):	16 কেজি	পণ্যের নাম:	অরবিটাল পাইপ ওয়েল্ডিং মেশিন
ঢালাই পদ্ধতি:	অটোমেশন টিআইজি ওয়েল্ডিং	আবেদন:	পাইপ নির্মাণ
Shape of tube:	Round	বিক্রয়োত্তর সেবা:	ভিডিও প্রযুক্তিগত সহায়তা
মুভিং মোড:	চার চাকা চালিত	হাঁটার গতি:	0-700 মিমি/মিনিট
সুইং মোটর:	ডিসি 24 ভি 18 আরপিএম

প্রযোজ্য শিল্প:	ম্যানুফ্যাকচারিং প্ল্যান্ট, নির্মাণ কাজ
শোরুমের অবস্থান:	কোনটিই
ভিডিও-আউটগোয়িং-ইনসপেকশন:	প্রদান করা হয়েছে
Machinery Test Report:	Provided
বিপণনের ধরন:	নতুন পণ্য ২০২০
Warranty of core components:	1 Year
মূল উপাদান:	মোটর
শর্ত:	নতুন
মাত্রা:	243331 সেমি
ওজন:	16
ব্যবহার:	পাইপ ওয়েল্ডিং মেশিন
ভোল্টেজ:	২২০ ভোল্ট
Warranty:	1 Year
মূল বিক্রয় পয়েন্ট:	দীর্ঘ সেবা জীবন
ওজন (কেজি):	16 কেজি
পণ্যের নাম:	অরবিটাল পাইপ ওয়েল্ডিং মেশিন
ঢালাই পদ্ধতি:	অটোমেশন টিআইজি ওয়েল্ডিং
আবেদন:	পাইপ নির্মাণ
Shape of tube:	Round
বিক্রয়োত্তর সেবা:	ভিডিও প্রযুক্তিগত সহায়তা
মুভিং মোড:	চার চাকা চালিত
হাঁটার গতি:	0-700 মিমি/মিনিট
সুইং মোটর:	ডিসি 24 ভি 18 আরপিএম

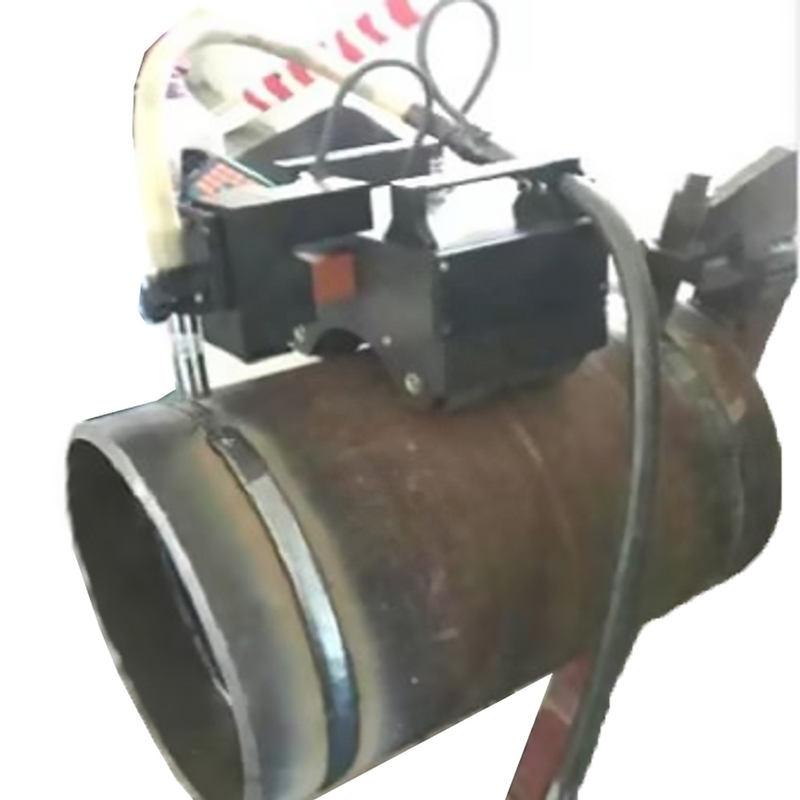

ভিডিও প্রযুক্তিগত সহায়তা কার্বন ইস্পাত ওয়েল্ডার পাইপ অরবিটাল পাইপলাইন ওয়েল্ডিং মেশিন

উইঙ্কু ইঞ্জিনিয়ারিং কো।

বৈদ্যুতিক প্রকার

ম্যানুয়াল টাইপ

পণ্যের ভূমিকা

WQ-III পাইপলাইনের অভ্যন্তরীণ এবং বাহ্যিক দেয়াল ঢালাইয়ের জন্য উপযুক্ত। কোন রেলের প্রয়োজন নেই এবং ওয়ার্কপিসের আর্ক পৃষ্ঠের সাথে ঢালাই করা যেতে পারে।

CO2 স্বয়ংক্রিয় ldালাই ট্র্যাক্টর ব্যাপকভাবে জাহাজ, সেতু, ইঞ্জিন, ইস্পাত কাঠামো, পেট্রোকেমিক্যাল শিল্প এবং অন্যান্য শিল্পে ব্যবহৃত হয়, বিভিন্ন ldালাই কাঠামোর জন্য উপযুক্ত, যেমনঃশক্তিশালীকরণ প্লেটএর প্রধান সুবিধাগুলি হলঃ

1শ্রমের তীব্রতা কমাতে এবং কাজের পরিবেশ উন্নত করতে হবে;

2, কাজের দক্ষতা উন্নত করার জন্য, এটি ম্যানুয়াল ওয়েল্ডিংয়ের 1.5 গুণ;

3, মানবিক কারণের কারণে ওয়েল্ডিং সিউমের খারাপ মানের এড়ানো, ম্যানুয়াল ওয়েল্ডিংয়ের ত্রুটি হার প্রায় 20%,এবং স্বয়ংক্রিয় ঢালাই ট্র্যাক্টর কৃত্রিম ঢালাই কারণে ঢালাই ত্রুটি হার উত্পাদন করবে নাতাই এর সামগ্রিক সুবিধা ম্যানুয়াল ওয়েল্ডিংয়ের তুলনায় প্রায় 200% বেশি;

4, উচ্চ ডিগ্রী স্বয়ংক্রিয়তা ঝালাই মানের স্থিতিশীলতা নিশ্চিত করতে;

5, সহজ এবং সুবিধাজনক অপারেশন, খুব দক্ষ প্রযুক্তিগত কর্মীদের প্রয়োজন হয় না।

পণ্যের বৈশিষ্ট্য

1, WQ-III হল সুইং স্বয়ংক্রিয় ঢালাই ডিভাইস, এক ঢালাই একটি বৃহত্তর ঢালাই পেতে পারেন।

2, সুইং গতি, সুইং পরিসীমা, কেন্দ্রীয় অবস্থান এবং বাম এবং ডান বাসস্থান সময় সামঞ্জস্য করা যেতে পারে, যা ওয়েডের বিভিন্ন স্পেসিফিকেশনের জন্য উপযুক্ত।

3, ছোট আকার, হালকা ওজন, ইনস্টল করা এবং সরানো সহজ, অনভিজ্ঞ শ্রমিকরাও ঢালাই করতে পারে।

4, ঝালাইয়ের সময় ঝালাই লাইন সংযোগ বিচ্ছিন্নতা এড়াতে স্থায়ী চুম্বক ইনস্টল করা হয়।

অ্যাপ্লিকেশন পরিবেশ

বিভিন্ন ইস্পাত কাঠামোর পাইপ ওয়েল্ডিংয়ের জন্য উপযুক্ত।

প্রধান উপাদান

উপাদানঃ ওয়েল্ডিং বন্দুকের সুইং ডিভাইস, স্লাইডার, ওয়েল্ডিং বন্দুকের হ্যান্ডেল, কন্ট্রোল বক্স, কন্ট্রোল প্যানেল এবং অন্যান্য আনুষাঙ্গিকঃ

1, সুইং ডিভাইসঃ পেন্ডুলাম সুইং ওয়েল্ডিংয়ের জন্য ওয়েল্ডিং বন্দুক চালানোর জন্য ব্যবহৃত হয়

2. ড্রাইভিং অংশঃ ট্রলিটির ড্রাইভিং ডিভাইসটি চারটি চৌম্বকীয় চাকার, হেলিক্যাল গিয়ার, চেইন এবং চক্রগুলি নিয়ে গঠিত

3, স্লাইডার অংশঃ ldালাই বন্দুকের অবস্থান সামঞ্জস্য করতে ব্যবহৃত, আপনি ldালাইয়ের আগে এবং পরে অবস্থানটি সূক্ষ্ম-নিয়ন্ত্রণ করতে পারেন।

4, ওয়েল্ডিং বন্দুক ফিক্সচারঃ ওয়েল্ডিং বন্দুক clamping ডিভাইস, এটি ওয়েল্ডিং বন্দুকের কোণ সামঞ্জস্য করতে পারেন।

5, কন্ট্রোল বক্সঃ ট্র্যাক্টরের সমস্ত আন্দোলন নিয়ন্ত্রিত হতে পারে। বিস্তারিত জানার জন্য, নিয়ন্ত্রণ প্যানেলের অপারেশন পদ্ধতি দেখুন

নিয়ন্ত্রণ প্যানেলের ভূমিকা

1, বর্তমান এবং ভোল্টেজ সামঞ্জস্য করার জন্য বোতামঃ মান বৃদ্ধি ঘড়িঘড়ি নির্দেশিত বিন্দু ঘুরিয়ে দিন (ট্র্যাক্টর 3P এবং 8P এর দুটি পাওয়ার প্লাগ আছে, যখন 3P প্লাগ ব্যবহার করে,বর্তমান এবং ভোল্টেজ সমন্বয় বোতামটি অবৈধ, এবং তারপর তারের ফিডার এর বর্তমান এবং ভোল্টেজ সামঞ্জস্য করা আবশ্যক; বর্তমান এবং ভোল্টেজ নিয়ন্ত্রণ knob 8P প্লাগ ব্যবহার করে কার্যকর হয়);

2, ওয়েল্ডিং / নন-ওয়েল্ডিংয়ের জন্য নির্বাচন বোতামঃ বোতামটি ওয়েল্ডিংয়ের জন্য ওয়েল্ডিং পজিশনে থাকতে হবে;

3পয়েন্ট ফিডঃ ম্যানুয়াল ওয়্যার ফিড ডিভাইস;

4, হাঁটা সুইচঃ গাড়ী হাঁটা এবং স্টপ নিয়ন্ত্রণ, যদি "ঢালাই / nonwelding" সুইচ "nonwelding" অবস্থানে স্থাপন করা হয়, হাঁটা সুইচ খুলুন, ট্র্যাক্টর শুধুমাত্র ঢালাই ছাড়া হাঁটা;

5, হাঁটার গতি সামঞ্জস্যঃ ট্রাক্টরের হাঁটার গতি সামঞ্জস্য করার বোতাম। হাঁটার সুইচ চালু করার পরে ট্রাক্টরের হাঁটার গতি সামঞ্জস্য করার পরামর্শ দেওয়া হয়;

6, হাঁটার দিক নির্বাচন করুনঃ বাম বা ডানদিকে হাঁটা চয়ন করুন;

7, পাওয়ার সুইচ এবং ইন্ডিকেটর লাইটঃ পাওয়ার চালু হওয়ার পরে ইন্ডিকেটর লাইট চালু থাকে;

8, সুইং নিয়ন্ত্রণ অংশঃ এটি সুইং গতি, সুইং পরিসীমা, বাম এবং ডান থাকার সময়, কেন্দ্র অবস্থান এবং সুইং মোড সামঞ্জস্য করতে পারেন;

পণ্যের পরামিতি

পয়েন্ট			প্যারামিটার	নোট
ট্র্যাক্টর	পাওয়ার সাপ্লাই	এসি 220 ভোল্ট
		আকার	240×330×310 মিমি	W×L×H
		ওজন	১৬ কেজি	swinger সহ
		চলমান মোড	চার চাকা চালিত	চৌম্বক-চাকা
		হাঁটার গতি	0∼700mm/min
নিয়ন্ত্রণ	সুইং মোটর	DC24V 18RPM
		অ্যাডজাস্টেবল রেঞ্জ অফ ওয়েল্ডিং গান	উপরে এবং নিচে
				আগে এবং পরে	৮৫ মিমি
				অপারেটিং অ্যাঙ্গেল অ্যাডজাস্টমেন্ট রেঞ্জ	৩৬০°
				Carry out Angle adjustment range. কোণ সামঞ্জস্যের পরিসীমা সম্পন্ন করুন।	০°
		অপারেটিং ফাংশন	সুইং মোড
				সুইং স্পিড	0-10RPM ((স্কেল সহ দেখান)
				সুইং স্কোপ	0-±10° ((স্কেল দিয়ে দেখান)
				বাম এবং ডান বাসস্থান সময় সমন্বয়	0-2S ((স্কেল সহ দেখান)
				কেন্দ্রীয় গতির পরিসীমা	0-±8°
				Inching wire feeding
				হাঁটা শুরু/স্টপ
				ওয়েল্ডিং বর্তমান/ভোল্টেজ নিয়ন্ত্রণ
				হাঁটার দিক নির্বাচন
				হাঁটা গতি নিয়ন্ত্রণ	0∼1000mm/min ((স্কেল সহ দেখান)
				Welding/non-welding options (উইল্ডিং/নন-উইল্ডিং অপশন)

ইনস্টলেশন এবং প্যাকিং তালিকা

এ. সোল্ডারিংয়ের প্রস্তুতি

1, ওয়েল্ডিংয়ের জন্য প্রয়োজনীয় সরঞ্জামগুলি হল ওয়েল্ডিং মেশিন এবং তারের ফিডিং ডিভাইস;

2, বিশেষ নিয়ন্ত্রণ তারের (এসি 220V) প্রয়োজন হয়। বিভিন্ন ঢালাই পাওয়ার সাপ্লাই বিভিন্ন তারের প্রয়োজন;

3, ঢালাইয়ের জন্য CO2 ট্যাংক প্রয়োজন হয়;

4, CO2 স্বয়ংক্রিয় ঝালাই টর্চ;

5, অন্যান্য প্রয়োজনীয় সরঞ্জাম;

B. ট্র্যাক্টর সংযোগ পদ্ধতি

1ট্র্যাক্টরটি ইনস্টল করুন এবং ট্র্যাক্টরটিকে কাজের পৃষ্ঠের উপর স্থাপন করুন।

2, তারের ফিড ট্রেতে তারের ইনস্টল করুন এবং তারের টর্চ শেষ পর্যন্ত টানুন;

3, টর্চ এর শেষটি তারের ফিডার এর সাথে সংযুক্ত;

4, নিয়ন্ত্রক পাওয়ার সাপ্লাই ট্রাক্টরের কন্ট্রোল প্যানেলের 8P পোর্টে সংযুক্ত;

5, নিয়ন্ত্রণ পাওয়ার ক্যাবল এসি 220 সংযুক্ত করা হয়;

6, বিশেষ নিয়ন্ত্রণ তারের চার জয়েন্ট আছে, এক 220V পাওয়ার সাপ্লাই সংযুক্ত করা হয়, অন্য ঝালাই গাড়ী সংযুক্ত করা হয় এবং অন্য দুটি যথাক্রমে ঝালাই মেশিন এবং তারের স্থানান্তর মেশিন হয়.

C. প্যাকিং তালিকা
অংশের নাম	Qty	ইউনিট	নোট
হেঁটে চলা সোল্ডারিং ট্র্যাক্টর	1	সেট
নাক ঝাঁকুনি	1	সেট
পাওয়ার লাইন	1	পিসি	প্রায় ১০-১৫ মিটার
সোল্ডার টর্চ সিগন্যাল ক্যাবল	1	পিসি	প্রায় ০.৫ মিটার
সুইং সিগন্যাল লাইন	1	পিসি	প্রায় ০.৫ মিটার
স্পেসিফিকেশন	1	পিসি
অভ্যন্তরীণ হেক্সাগন টুল	1	সেট

পণ্যের ছবি

উইঙ্কু ইঞ্জিনিয়ারিং কোং লিমিটেড (উইঙ্কু) পাইপ নির্মাণ, ট্যাংক নির্মাণ, ইপিসি/সি কোম্পানিগুলির জন্য ক্লায়েন্ট, প্রস্তুতকারকদের জন্য সবচেয়ে উপযুক্ত সমাধান/সরঞ্জাম সরবরাহ করে।পাইপলাইন নির্মাণশিল্প উৎপাদন লাইন, পরিষ্কার শক্তি প্রকল্প এবং অন্যান্য শিল্প ক্ষেত্র।

আমাদের সেবা ও শক্তি
আমরা আমাদের ক্লায়েন্টদের সহায়তা করার জন্য কার্যকর সমাধান প্রদানের ক্ষমতা রাখি, যাতে প্রকল্প বাস্তবায়নের সময় কম হয়।প্রকল্পের দরপত্রের পর্যায়ে কম মানব ঘণ্টার খরচ এবং উচ্চতর দক্ষতা নির্মাণ/নির্মাণ পদ্ধতি এবং উন্নত মানের.

ক্লায়েন্টের সুবিধা/সাইট স্পেসের প্রাপ্যতার উপর ভিত্তি করে, আমরা প্রকল্পের সময়সূচী, গুণমান,প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উৎপাদন গতি নিশ্চিত করার জন্য খরচ এবং উৎপাদনশীলতা.

প্রকল্প বাস্তবায়নে সহায়তা করার জন্য, আমরা সর্বদা অগ্নিনির্বাপক হিসাবে কাজ করতে প্রস্তুত থাকি যাতে প্রকল্পের বিভিন্ন উপকরণ, সরঞ্জাম, সরঞ্জাম / মেশিন থেকে শুরু করে বিশেষ পণ্যগুলিতে প্রকল্পের উপকরণগুলির দ্রুত সরবরাহ করা যায়।নমনীয়তার সাথে, আমরা চাইনিজ এজেন্ট হিসেবে প্রয়োজনীয় সরবরাহের জন্যও কাজ করতে পেরে খুশি।
