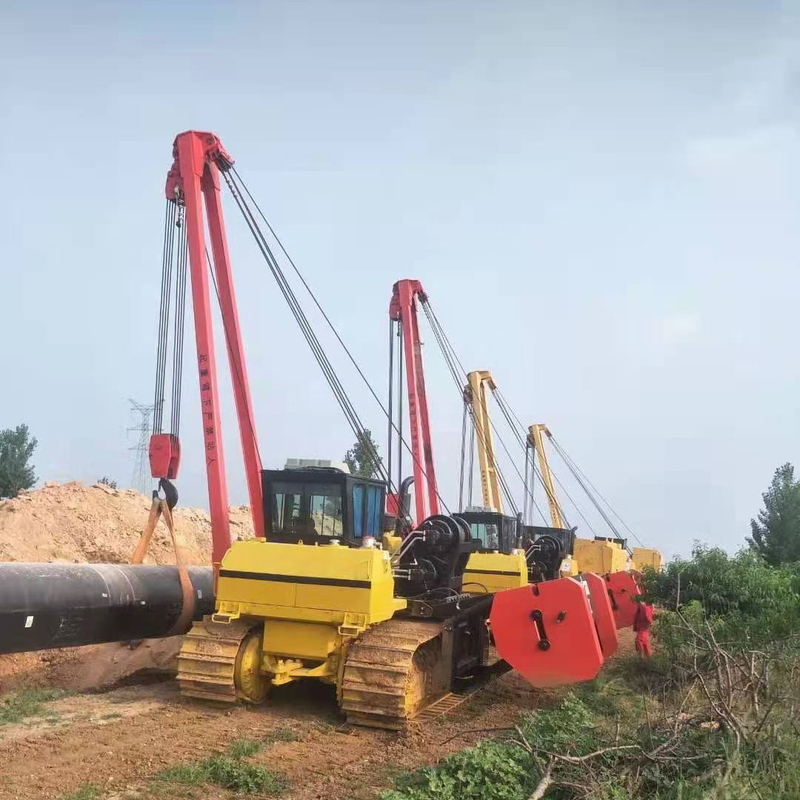

পাইপলেয়ার হল তেল এবং প্রাকৃতিক গ্যাস পাইপলাইন নির্মাণে একটি গুরুত্বপূর্ণ নির্মাণ সরঞ্জাম, যা প্রধানত বিতরণের জন্য ব্যবহৃত হয়,বড় ব্যাসের পাইপের মিলন ও খাল খোলার কাজ.
প্রধান উপাদান
এইচজিওয়াই পাইপ ক্রেনের একটি সিরিজ যা কামিন্স ইঞ্জিন এবং ক্রলার চ্যাসি ব্যবহার করে, শক্ত কাঠামো, প্রসারিত এবং প্রশস্ত ক্রলার, হাইড্রোলিক যান্ত্রিক ট্রান্সমিশন।
কাজের ডিভাইসটি সম্পূর্ণ জলবাহী ড্রাইভ গ্রহণ করে, যা মূলত 3 টি কর্ম উপলব্ধি করেঃ হুকের উত্তোলন এবং অবতরণ; বুমের ঝাঁকুনি; counterweights এর উত্তোলন এবং অবতরণ।
দুটি পৃথক হাইড্রোলিক লিঞ্চ বুম এবং হুক চালায়। বুমটি কম খাদ উচ্চ শক্তি স্টিল, কঠিন বাক্স প্রোফাইল ঢালাই কাঠামোর তৈরি।ক্রেন ক্রেনের বুদ্ধিমান মনিটর দিয়ে সজ্জিত করা হয়, হুকের স্বয়ংক্রিয় সীমাবদ্ধতা ডিভাইস এবং বুমের স্বয়ংক্রিয় সীমাবদ্ধতা ডিভাইস, যা বাস্তব সময়ে ক্রেনের কাজের অবস্থা পর্যবেক্ষণ এবং নিয়ন্ত্রণ করতে পারে।DGY পাইপ ক্রেন ভাল মাইক্রো কর্মক্ষমতা এবং দ্রুত হুক পতন ফাংশন আছে.
প্রোডাক্ট প্যারামিটার
| মডেল |
HGY20 |
HGY40 |
HGY70 |
HGY90 |
| সর্বোচ্চ উত্তোলন ক্ষমতা |
২৫ টন |
45.7t |
৭০ টন |
৯০ টন |
| নামমাত্র উত্তোলন ক্ষমতা |
21.২৫ টন |
38.২৫ টন |
59.5t |
76.5t |
| অপারেটিং ওজন (প্রায়) |
২২ টন |
৩৫ টন |
৪৯ টন |
৫৫ টন |
| প্রধান সরঞ্জামের জন্য শিপিং রূপরেখা মাত্রা ((L*W*H) |
4150×3050×3250 (মিমি) |
4855×3384×3270 (মিমি) |
5630×3400×3540 (মিমি) |
5630×3436×3540 (মিমি) |
| প্রধান সরঞ্জামের জন্য শিপিং ওজন |
21.5t |
২৬ টন |
37.5t |
38.9t |
| মাটির গড় চাপ |
76.4 কেপিএ |
85.২ কেপিএ |
87.৩ কেপিএ |
86.6 কেপিএ |
| ন্যূনতম গ্রাউন্ড ক্লিয়ারান্স |
৪৮০ মিমি |
৪৯০ মিমি |
৫৫০ মিমি |
৫৫০ মিমি |
| সর্বোচ্চ গ্রেডেবিলিটি |
২৫° |
২৫° |
২৫° |
২৫° |
| প্রযোজ্য পরিবেশ |
-৫০ ডিগ্রি সেলসিয়াস ~ +৬৫ ডিগ্রি সেলসিয়াস |
-৫০ ডিগ্রি সেলসিয়াস ~ +৬৫ ডিগ্রি সেলসিয়াস |
-৫০ ডিগ্রি সেলসিয়াস ~ +৬৫ ডিগ্রি সেলসিয়াস |
-৫০ ডিগ্রি সেলসিয়াস ~ +৬৫ ডিগ্রি সেলসিয়াস |
| ইঞ্জিন |
মডেল |
শ্যাংখাই এসভি১১সিবি |
কামিন্স NT855-C280 |
কামিন্স NT855-C280 |
কামিন্স NT855-C280 |
| নামমাত্র শক্তি |
১২০ কিলোওয়াট |
১৬৯ কিলোওয়াট |
২৩৯ কিলোওয়াট |
257KW1850rpm |
| নামমাত্র ঘূর্ণন গতি |
১৮৫০ টারপিএম |
২০০০ টারপিম |
২০০০ টারপিম |
২০০০ টারপিম |
| হাঁটা সিস্টেম |
অপারেশন মোড |
জয়েস্টিক |
জয়েস্টিক |
জয়েস্টিক |
জয়েস্টিক |
| তাত্ত্বিক গতি |
সামনের দিকে ((shift2) |
3.29/5.28 কিলোমিটার/ঘন্টা |
3.6/6.6 কিমি/ঘন্টা |
3.6/6.6 কিমি/ঘন্টা |
3.6/6.6 কিমি/ঘন্টা |
| পিছনে (shift2) |
4.28/7.59 কিলোমিটার/ঘন্টা |
4.3/7.7 কিমি/ঘন্টা |
4.4/7.8 কিলোমিটার/ঘন্টা |
4.4/7.8 কিলোমিটার/ঘন্টা |
| মাটিতে ট্র্যাকের দৈর্ঘ্য |
২৬৩৫ মিমি |
৩০৫০ মিমি |
৩৬২০ মিমি |
৩৬২০ মিমি |
| ট্র্যাকের প্রস্থ |
৫৬০ মিমি |
৬৬০ মিমি |
৭৬০ মিমি |
৭৬০ মিমি |
| রেল রোলার সংখ্যা |
৭x২ |
৭x২ |
৯x২ |
৯x২ |
| ক্রেন সিস্টেম |
পরিসীমা ফর্ম |
তারের দড়ি luffing ফর্ম |
তারের দড়ি luffing ফর্ম |
তারের দড়ি luffing ফর্ম |
তারের দড়ি luffing ফর্ম |
| অপারেটিং মোড |
হাইড্রোলিক কন্ট্রোল হ্যান্ডেল |
হাইড্রোলিক কন্ট্রোল হ্যান্ডেল |
হাইড্রোলিক কন্ট্রোল হ্যান্ডেল |
হাইড্রোলিক কন্ট্রোল হ্যান্ডেল |
| ক্রেন লিঙ্ক |
ক্রেন লিঙ্কের দৈর্ঘ্য |
৬০০০ মিমি |
৭৫০০/৮৫০০ মিমি |
৭৬০০/৮৬০০ মিমি |
৮৬০০/৯৬০০ মিমি |
| সর্বোচ্চ উত্তোলনের উচ্চতা |
৪৯০৯ মিমি |
6100/7050 মিমি |
6100/7050 মিমি |
7050/9600 মিমি |
| ক্রেন লিঙ্ক luffing কোণ |
০-৮৫° |
০-৮৬° |
০-৮৬° |
০-৮৬° |
| হুকের গতি (ছয় থেকে আট গুণ) |
0~12.0 মি/মিনিট |
০-৬.২ মি/মিনিট |
0 ~ 7.0 মি/মিনিট |
0 ~ 7.0 মি/মিনিট |
| উত্তোলনের সময় ((চার থেকে পাঁচবার) |
পঁচিশ |
২০ এর দশক |
৩২ |
৪০ এর দশক |
পণ্যের সুবিধা
1, পাইপলাইন অপারেশন পারফরম্যান্স শক্তিশালী
এই প্ল্যান্টটি বিশেষভাবে পাইপলাইন অপারেশনের কঠোরতা মোকাবেলা করার জন্য ডিজাইন করা হয়েছে
2, ঢেউয়ের উপর কাজ করার ক্ষমতা
নিম্ন মাধ্যাকর্ষণ কেন্দ্র, চমৎকার মেশিন ভারসাম্য এবং বৈষম্যমূলক স্টিয়ারিং সংকীর্ণ অপারেটিং এলাকায় উচ্চতর হ্যান্ডলিং এবং uphill ক্ষমতা অবদান।
3, পরিচালনা করা সহজ
শ্রম সাশ্রয়ী, ergonomic নিয়ন্ত্রণ ডিভাইস দিয়ে সজ্জিত, এক হাত পাইপ ক্রেনের সমস্ত নিয়ন্ত্রণ ডিভাইস এবং ফাংশন পরিচালনা করতে পারে।বিভিন্ন ধরনের ক্রেনের মধ্যে সাধারণ ক্যাব ফাংশন এটি ব্যবহার করা সহজ করে তোলে.
পণ্যের বৈশিষ্ট্য
A. চমৎকার পারফরম্যান্স
1, ডিফারেনশিয়াল স্টিয়ারিং সহ ইন্টিগ্রেটেড পাওয়ার ট্রেন এবং আপডেট হওয়া হাইড্রোলিক সিস্টেম একসাথে কাজ করে যে কোনও ক্রেন অ্যাপ্লিকেশনটির জন্য প্রয়োজনীয় শক্তি এবং উন্নত মেশিন হ্যান্ডলিং সরবরাহ করে।
2ইলেক্ট্রো-হাইড্রোলিক ডিভাইসগুলি ভারী লোডযুক্ত উইঞ্চগুলির সাথে পরিবর্তনশীল গতির মোটরগুলির আরও ভাল প্রতিক্রিয়া এবং সুনির্দিষ্ট নিয়ন্ত্রণ সরবরাহ করে মেশিনের উত্পাদনশীলতা বৃদ্ধি করে।
3, চমৎকার counterweight আকৃতি উত্তোলন ক্ষমতা উন্নত করে।
4, ডিফারেনশিয়াল স্টিয়ারিং উভয় ট্র্যাকের উপর সর্বোচ্চ শক্তি বজায় রাখে, এমনকি বুম লোড করার সময়ও শীর্ষস্থানীয় স্টিয়ারিং পারফরম্যান্সকে সক্ষম করে, সংকীর্ণ অপারেটিং অবস্থানে হ্যান্ডলিং উন্নত করে।
5, উন্নত মাধ্যাকর্ষণ কেন্দ্র, দীর্ঘ ট্র্যাক সমর্থন চাকা এবং পুনরায় অবস্থিত পিছন গাইড চাকা ট্র্যাক একটি বৃহত্তর স্থল এলাকা দেয়, এইভাবে পাহাড়ে কাজ করার মেশিনের ক্ষমতা উন্নত।
B. অপারেটরদের জন্য ডিজাইন করা
1, মেশিন কন্ট্রোল হ্যান্ডেল দিয়ে সজ্জিত, একটি হাত ক্রেনের সমস্ত মেশিন কন্ট্রোল ডিভাইস এবং ফাংশন পরিচালনা করতে পারে।
2, কন্ট্রোল হ্যান্ডেল ergonomic নকশা গ্রহণ করে, যা অপারেশন এবং যুক্তিসঙ্গত পজিশনিং প্রচেষ্টা সংরক্ষণ করে। এটি সিঙ্ক্রোনাসভাবে স্লিং, বুম এবং retractable counterweight সঠিকভাবে অবস্থান করতে পারেন।
3, ডাবল ব্রেক পেডাল নিয়ন্ত্রণ ডিভাইস মেশিনের স্টিয়ারিং এবং স্টিয়ারিং কর্মক্ষমতা উন্নত করে।
4, গ্রহীয় গিয়ার ডিফারেনশিয়াল স্টিয়ারিং সিস্টেমটি সংকীর্ণ অপারেটিং এলাকায় উচ্চতর হ্যান্ডলিংয়ের সুবিধার্থে এবং uphill কর্মক্ষমতা উন্নত করে।
C. অন্তর্নির্মিত নিরাপত্তা বৈশিষ্ট্য
1, লোড টর্ক ইন্ডিকেটর (এলএমআই) মান।
2, সুবিধাজনক সিঁড়ি, হ্যান্ডেল এবং গার্ডিলগুলি ক্যাবিনে নিরাপদ অ্যাক্সেস সহজ করে তোলে।
3, একটি বড় ছাদ জানালা একটি retractable সানশেল সঙ্গে, অতিরিক্ত আয়না এবং ঢাল দরজা খাঁজ, বুম এবং সিলিন্ডার ব্লক ভাল দৃশ্য সাহায্য করে।
4, অপারেটর পজিশন সনাক্তকরণ সিস্টেম মেশিনটি ঘুরতে দেয় যখন অপারেটর বসে নেই, তবে দুর্ঘটনাজনিত আন্দোলন এড়াতে পাওয়ার ট্রেন লক করে।
5, রিয়ার ভিউ ক্যামেরা স্ট্যান্ডার্ড এবং মেশিনের চারপাশের দৃশ্য আরও উন্নত করার জন্য দুটি অতিরিক্ত ক্যামেরা অপশনাল।
